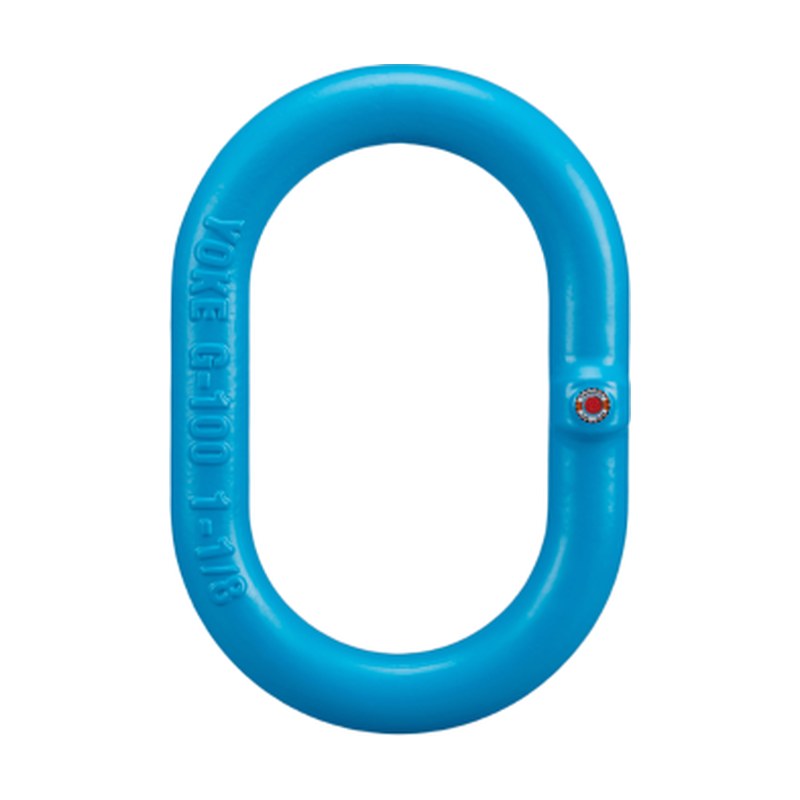

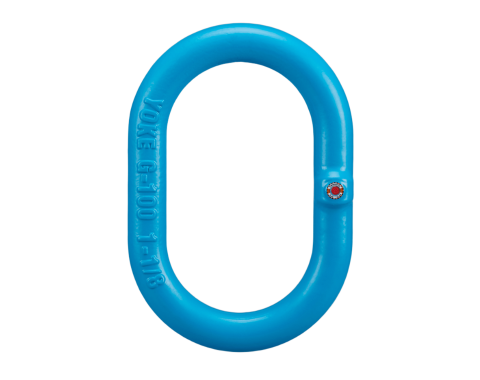

YOKE X-003 – Inel principal oval forjat, grad 100

Inel principal oval forjat, grad 100, pentru elinge de lanț, de cablu și de chingă cu 1–2 ramuri. Factor de siguranță 4:1.

Reprezentant oficial în România

12 coduri disponibile · WLL 1,4–39,9 t

Alege codul din tabel

Bifează în tabel codurile și cantitățile dorite, apoi trimite cererea de ofertă.

Cere oferta
SKU: X-003 Categorii: ,

Coduri și dimensiuni – YOKE X-003

Bifează codurile dorite, alege cantitatea și adaugă-le la cererea de ofertă.

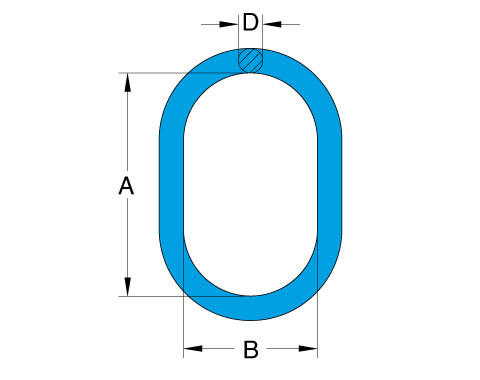

Desen cu cote YOKE X-003
Cotele A, B, D… din tabel, în mm
Alege Cod articol Lanț G100 WLL la β 0–45° Sarcină de probă Dimensiuni (mm) Greutate Cant.
1 ram 2 ramuri t kN A B D kg
X-003-06 6 - 1,4 34 100 60 11 0,2
X-003-13 13 - 6,7 164 150 90 19 1,1
X-003-16 16 - 10 245 190 110 25 2,3
X-003-19 19 / 20 - 16 392 200 120 30 3,5
X-003-26 26 - 26,5 649 250 150 38 7,4
X-003-0806 7 / 8 6 2,9 71 120 70 14 0,5
X-003-1008 10 7 / 8 5,3 130 140 80 17 0,7
X-003-1310 13 10 8,4 206 160 95 22 1,5
X-003-1613 16 13 14,1 345 180 105 28 2,7
X-003-2216 22 16 21 515 240 140 34 5,3
X-003-2619 26 19 / 20 33,6 823 250 150 40 8,3
X-003-3222 32 22 39,9 978 300 180 45 12,3

Date tehnice: YOKE Industrial Corp. Valorile WLL sunt pentru factorul de siguranță indicat de producător.

Inelul principal oval forjat X-003 este destinat elingilor de lanț, de cablu și de chingă cu 1–2 ramuri. Este realizat din oțel aliat călit și revenit, conform ASTM A952/A952M, ASME B30.9, ASME B30.26, EN 1677-4 și OSHA 1910.184, cu factor de siguranță 4:1. Acoperă sarcini maxime de lucru (WLL) de 1,4–39,9 t, la unghi β de 0–45°, pentru lanț grad 100 de 6–32 mm; fiecare inel este marcat cu număr de lot, cu trasabilitate completă până la materia primă.

Caracteristici

  • Oțel aliat călit și revenit.
  • Sarcină maximă de lucru (WLL) cu cel puțin 25% mai mare decât la produsele G80 tradiționale.
  • Fabricație conform ASTM A952/A952M, ASME B30.9, ASME B30.26, EN 1677-4 și OSHA 1910.184.
  • Testare la sarcină de probă de 2,5 × WLL, cu certificat pentru fiecare lot fabricat.
  • Factor de siguranță 4:1.
  • Rezistență la oboseală: 20.000 de cicluri la 1,5 × WLL.
  • Temperatură de revenire: minimum 400 °C.
  • Destinat elingilor de lanț, de cablu și de chingă cu 1–2 ramuri.
  • Fiecare produs este marcat cu număr de lot, legat de certificatul de încercare, cu trasabilitate completă până la materia primă.

ELCAR este reprezentantul oficial YOKE în România. Alege codurile din tabelul de mai sus și trimite cererea de ofertă.

Domenii de activitate

, , , ,

Categorie

Marcă

YOKE
Sarcină maximă de lucru (WLL)

1,4 – 39,9 t
Diametru lanț

6 – 32 mm
Coduri disponibile

12
