Lanțuri sintetice Murlink®

Ancorarea mărfurilor · gama standard

Lanț sintetic Murlink® pentru ancorarea mărfurilor

Sisteme de ancorare din Dyneema® cu LC între 5 și 21 t, ușor de ghidat în jurul sarcinilor mari și simplu de adaptat la lungimea necesară. Pentru transport greu, componente agabaritice și aplicații industriale în care fiecare kilogram manipulat contează.

Solicită configurarea sistemului Vezi gama LC
  • 5–21 tLC pentru gama standard publicată
  • ≈ 20 mexemplu de sistem lung manevrat de un operator
  • < 2,5%alungire declarată sub sarcină constantă

Mai puțină masă de mutat pe fiecare traseu

Un sistem lung nu trebuie să fie și greu de controlat.

În transportul sarcinilor agabaritice, sistemele de ancorare pot avea lungimi mari și numeroase puncte de prindere. Masa lanțului metalic încetinește poziționarea, crește efortul fizic și poate marca suprafețele încărcăturii.

Murlink păstrează forma reglabilă a lanțului, dar folosește fibre Dyneema® pentru o manipulare mai ușoară. Lanțul poate fi ghidat în jurul sarcinii, scurtat la lungimea necesară și configurat cu accesoriile aprobate.

Descoperă tehnologia Murlink®
Sisteme de ancorare utilizate pentru fixarea unor componente eoliene de mari dimensiuni
Exemplu de ancorare pentru componente eoliene transportate pe o structură industrială.

Avantaje în operare

Mai ușor de poziționat, reglat și verificat.

Beneficiile devin evidente mai ales când traseul este lung, sarcina are o geometrie dificilă sau suprafața trebuie protejată.

01

Manipulare mai ușoară

Masa redusă ajută operatorul să poziționeze sisteme lungi și să lucreze în jurul sarcinilor voluminoase.

02

Protecția mărfii

Construcția textilă flexibilă reduce riscul marcării suprafețelor sensibile de către lanț.

03

Reglare rapidă

Lungimea utilă poate fi adaptată prin za, cu elementul de scurtare aprobat pentru sistem.

04

Fără coroziune

Lanțul sintetic nu ruginește, un avantaj pentru aplicații umede, portuare sau saline.

Aplicații

Pentru mărfuri mari, trasee lungi și suprafețe care contează.

Sistemul se proiectează pentru încărcătura reală și modul de transport, nu doar după masa totală.

01

Transport agabaritic

Structuri, utilaje și componente care necesită mai multe puncte de ancorare și lungimi adaptate.

02

Energie eoliană

Palete și subansambluri cu suprafețe ample, sensibile la contact și deformare locală.

03

Portuar și maritim

Operațiuni expuse la umiditate și medii saline, unde lipsa coroziunii simplifică exploatarea.

04

Industrie grea

Piese prelucrate sau vopsite, echipamente și ansambluri care trebuie transportate fără deteriorări.

LC este punctul de plecare

Capacitatea sistemului se calculează pentru transportul real.

Masa mărfii, accelerațiile, frecarea, unghiurile și metoda de ancorare stabilesc numărul și configurația sistemelor.

01

Definim marfa

Masă, dimensiuni, centru de greutate și sensibilitatea suprafețelor.

02

Alegem metoda

Ancorare directă sau prin frecare, în funcție de geometrie și punctele disponibile.

03

Calculăm geometria

Unghiuri, coeficient de frecare, accelerații și numărul necesar de sisteme.

04

Validăm ansamblul

Lanț, întinzător, cârlige, scurtare, protecții, LC și documente.

LC-ul lanțului nu se adună automat și nu poate fi tratat ca WLL de ridicare. Configurația finală se verifică împreună cu accesoriile și punctele de ancorare.

Câte ancorări îți trebuie? Configuratorul calculează conform EN 12195-1 numărul de ancorări sau capacitatea LC necesară, pentru transport rutier, feroviar sau maritim.

Calculează ancorarea online

Gama standard pentru ancorare

De la 5 la 21 tone capacitate de ancorare.

Opt referințe standard acoperă aplicațiile publicate de Murlink. Lungimile, dimensiunile zalei și sistemele cu MBL mai mare pot fi realizate la cerere.

Capacitate de ancorare5–21 t LCgama standard publicată
Sarcină minimă de rupere10–42 tMBL pentru referințele standard
Comportament sub sarcină< 2,5%alungire declarată sub sarcină constantă

Referințe standard

LC și MBL pentru fiecare lanț

Valorile sunt exprimate în tone și trebuie utilizate numai pentru ancorare, în configurația validată.

Rotește telefonul în modul peisaj pentru a vedea toate coloanele. Tabelul poate fi derulat și orizontal.
ReferințăMBL
tone		LC
tone
MURLINK 10200410,005,00
MURLINK 15200615,007,50
MURLINK 17200717,508,75
MURLINK 20200820,0010,00
MURLINK 24300624,0012,00
MURLINK 28300728,0014,00
MURLINK 32300832,0016,00
MURLINK 42301042,0021,00

LC = capacitate de ancorare. MBL = sarcina minimă de rupere. Valorile sunt cele publicate de Murlink pentru gama standard de ancorare și nu reprezintă WLL pentru ridicare.

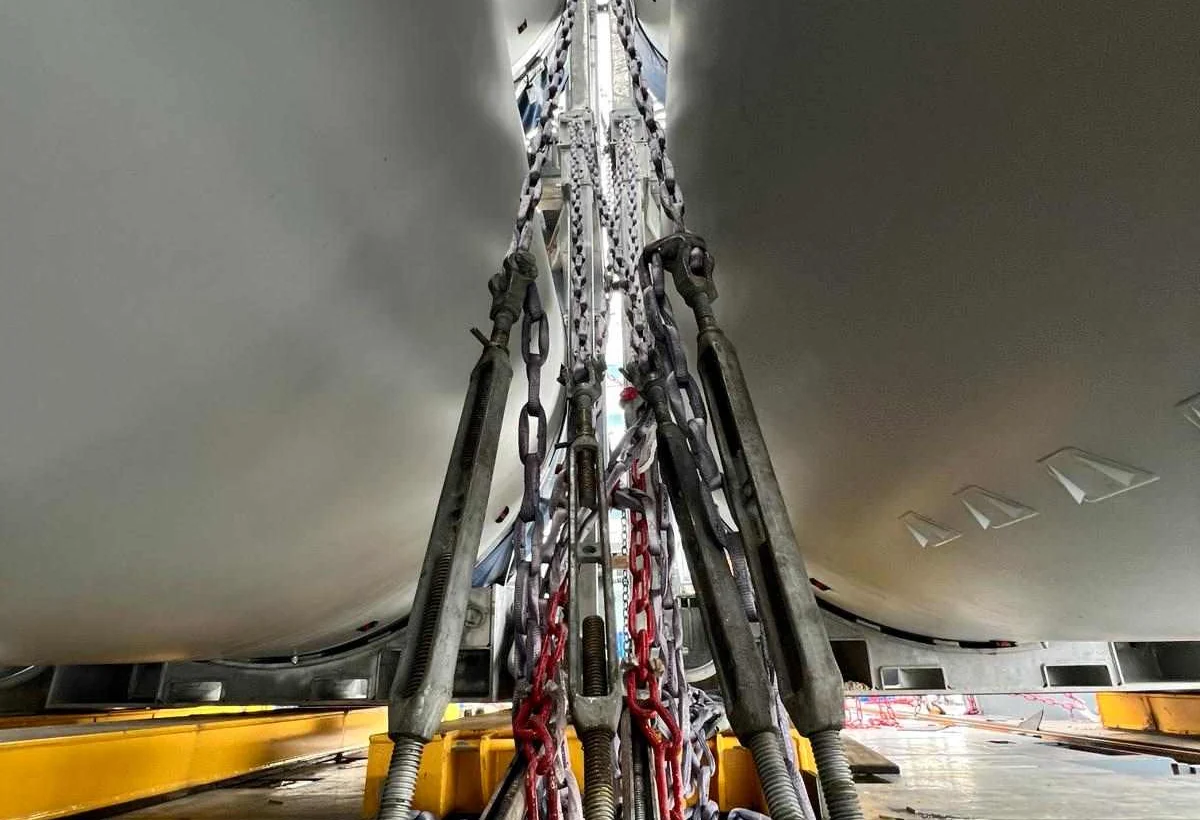

Lanțuri și întinzătoare utilizate între două componente eoliene pentru ancorare
Detaliu de sistem: lanțuri, întinzătoare și puncte de conectare alese pentru geometria transportului.

Lungimi mari, control mai bun

Un sistem de aproximativ 20 m poate rămâne manevrabil.

Murlink folosește ca exemplu sisteme lungi de aproximativ 20 m manipulate de un singur operator. Avantajul vine din masa redusă a lanțului, dar ergonomia întregului ansamblu depinde și de întinzătoare, cârlige și celelalte accesorii.

  • Lungimi și dimensiuni ale zalei realizate la cerere
  • Sisteme preasamblate cu accesorii de ancorare
  • Reglare prin za și element de scurtare aprobat
  • Protecții locale pentru muchii și suprafețe sensibile

Masa redusă ajută manipularea, dar nu reduce cerințele de calcul, tensionare, inspecție și reverificare în timpul transportului.

Selecție asistată de ELCAR

Nu alegem sistemul doar după LC.

Un sistem corect pornește de la solicitările transportului și se încheie cu verificarea fiecărei componente din traseul de ancorare.

01

Marfa și accelerațiile

Analizăm masa, centrul de greutate, direcțiile de solicitare și condițiile de transport.

02

Unghiurile și frecarea

Geometria sistemului și coeficientul de frecare influențează capacitatea necesară.

03

Punctele și accesoriile

Întinzătoarele, cârligele și punctele de ancorare trebuie să susțină configurația calculată.

04

Muchiile și traseul

Zonele de contact, muchiile și posibila deplasare a lanțului determină protecțiile necesare.

Când nu folosim automat lanțul sintetic

Nu îl selectăm fără protecție pe muchii agresive, cu accesorii neverificate, în afara limitelor de mediu declarate sau atunci când sistemul nu poate fi inspectat și retensionat conform procedurii aplicabile.

De la transport la sistem

Patru date care scurtează drumul până la ofertă.

O fotografie sau un desen al mărfii și al punctelor de ancorare pot clarifica rapid configurația.

  1. 1
    Descriem marfa

    Masă, dimensiuni, centru de greutate și suprafețe sensibile.

  2. 2
    Descriem transportul

    Vehicul, traseu, puncte disponibile și condiții de mediu.

  3. 3
    Stabilim geometria

    Metodă de ancorare, unghiuri, lungimi și număr de sisteme.

  4. 4
    Configurăm ansamblul

    Lanț, LC, întinzătoare, cârlige, protecții și documente.

Întrebări despre ancorare

Ce trebuie clarificat înainte de selecție.

LC-ul din tabel este o caracteristică a lanțului. Siguranța transportului depinde de întregul sistem și de modul în care este utilizat.

Cauți un lanț pentru ridicare?
Ce înseamnă LC și cum diferă de WLL sau MBL?

LC este capacitatea de ancorare declarată pentru sistem. WLL este sarcina maximă de lucru folosită la ridicare, iar MBL este sarcina minimă de rupere. Valorile nu sunt interschimbabile și trebuie utilizate numai pentru aplicația pentru care sunt declarate.

Pot folosi lanțul de ancorare și pentru ridicare?

Nu presupunem automat acest lucru. Un sistem pentru ancorare se selectează, se echipează și se documentează pentru ancorare. Pentru ridicare este necesar un ansamblu configurat și certificat separat pentru acea utilizare.

Cum se stabilește capacitatea necesară?

Selecția ține cont de masa și geometria mărfii, accelerațiile de calcul, metoda de ancorare, unghiuri, frecare, numărul de sisteme și rezistența punctelor de ancorare. LC-ul lanțului este una dintre datele calculului, nu rezultatul final.

Un singur operator poate manipula un sistem lung?

Masa redusă a lanțului sintetic face posibilă manipularea mult mai ușoară a sistemelor lungi. Murlink prezintă ca exemplu sisteme de aproximativ 20 m utilizate de un singur operator, însă configurația și accesoriile trebuie analizate pentru fiecare aplicație.

Lanțul poate fi scurtat și adaptat la lungimea necesară?

Da. Construcția din zale permite reglarea lungimii cu accesoriul de scurtare aprobat pentru referința și configurația aleasă.

Poate fi trecut direct peste muchii?

Muchiile pot tăia sau abraza fibrele. Raza muchiei, mișcarea posibilă și presiunea de contact trebuie evaluate, iar acolo unde este necesar se folosesc protecții dedicate.

Ce înseamnă alungirea sub 2,5%?

Producătorul declară pentru lanțul Murlink o alungire sub sarcină constantă mai mică de 2,5%. Valoarea descrie comportamentul lanțului în condițiile declarate și nu înlocuiește tensionarea corectă, verificările pe traseu sau calculul ancorării.
