Lanț sintetic pentru ridicare, configurat pentru sarcina ta

Murlink® din Dyneema® păstrează reglajul familiar al unui lanț, dar reduce considerabil masa pe care operatorul trebuie să o manipuleze. Gama standard ajunge de la 2,5 t WLL pe un braț până la 37,8 t WLL în configurație cu 3–4 brațe.

Solicită evaluarea aplicației Vezi configurațiile
  • 2,5–18 tWLL cu un braț, ridicare verticală
  • 3,75–37,8 tWLL cu 3–4 brațe, în funcție de unghi
  • Până la 80%mai ușor decât echivalentul din oțel

Mai puțină masă proprie. Mai mult control.

Când dispozitivul devine greu de manevrat, fiecare kilogram contează.

În producție, mentenanță sau manipularea pieselor mari, lanțul de oțel poate adăuga o masă semnificativă înainte ca sarcina să părăsească solul. Murlink transferă efortul către fibrele Dyneema® și păstrează avantajul reglării prin za.

Rezultatul este un dispozitiv flexibil, ușor de ghidat în jurul piesei și potrivit pentru suprafețe prelucrate, vopsite sau sensibile. Lungimea poate fi ajustată pentru configurația reală, fără un stoc mare de dispozitive cu lungimi diferite.

Cum funcționează tehnologia Murlink®
Ansamblu Murlink cu patru brațe folosit la ridicarea unei piese metalice lungi
Aplicație Murlink cu patru brațe și traversă, pentru controlul unei piese metalice lungi.

Avantaje în exploatare

Diferența se simte înainte, în timpul și după ridicare.

Beneficiile sunt relevante mai ales când dispozitivul este lung, piesa trebuie protejată sau configurația se schimbă frecvent.

01

Manipulare mai ușoară

Masa redusă simplifică poziționarea brațelor și pregătirea ridicării.

02

Protecția piesei

Construcția textilă este moale și adaptabilă, reducând riscul marcării suprafețelor.

03

Reglare prin za

Lungimea utilă poate fi ajustată cu accesoriul aprobat pentru configurație.

04

Fără coroziune

Lanțul nu ruginește și nu necesită lubrifiere pentru protecție anticorozivă.

Geometria schimbă sarcina admisă

Alegem configurația, apoi calculăm capacitatea ansamblului.

Valorile de mai jos sunt factorii publicați pentru gama standard. Unghiurile, accesoriile și componenta cu cea mai mică WLL pot reduce capacitatea finală.

Un braț

Ridicare verticală

M = 1
Un braț

Legare în ștreang

M = 0,8
Coș

Ridicare verticală

M = 2
Două brațe

Unghi β

1,4 / 10–45° / 45–60°
Trei sau patru brațe

Unghi β

2,1 / 1,50–45° / 45–60°

Factorul M se aplică referinței de lanț în condițiile de configurare documentate. El nu înlocuiește calculul tehnic al dispozitivului și verificarea accesoriilor.

Nu vrei să calculezi manual? Configuratorul aplică automat factorul potrivit pentru sarcina, configurația și unghiul tău, apoi îți arată accesoriile omologate.

Calculează în configurator

Gama standard Murlink®

WLL complet, de la un braț la configurații cu 3–4 brațe.

Capacitatea se citește întotdeauna împreună cu modul de legare și unghiul β. Valorile de mai jos acoperă întreaga gamă standard publicată.

1 braț · vertical 2,5–18 t WLL · M = 1
2 brațe 2,5–25,2 t β 0–45°: 3,5–25,2 t · β 45–60°: 2,5–18 t
3–4 brațe 3,75–37,8 t β 0–45°: 5,25–37,8 t · β 45–60°: 3,75–27 t

Toate configurațiile

WLL în funcție de modul de legare și unghi

Valorile sunt exprimate în tone. Pe ecrane mici, tabelul poate fi derulat orizontal.

Rotește telefonul în modul peisaj pentru a vedea mai multe coloane simultan. Tabelul poate fi derulat și orizontal.
Referință 1 braț Coș 2 brațe 3–4 brațe
Vertical
M = 1		 Ștreang
M = 0,8		 Vertical
M = 2		 β 0–45°
M = 1,4		 β 45–60°
M = 1		 β 0–45°
M = 1,4		 β 45–60°
M = 1		 β 0–45°
M = 2,1		 β 45–60°
M = 1,5
MURLINK 102004 2,50 2,00 5,00 3,50 2,50 3,50 2,50 5,25 3,75
MURLINK 152006 3,75 3,00 7,50 5,25 3,75 5,25 3,75 7,88 5,63
MURLINK 172007 4,38 3,50 8,75 6,13 4,38 6,13 4,38 9,19 6,56
MURLINK 202008 5,00 4,00 10,00 7,00 5,00 7,00 5,00 10,50 7,50
MURLINK 243006 6,00 4,80 12,00 8,40 6,00 8,40 6,00 12,60 9,00
MURLINK 283007 7,00 5,60 14,00 9,80 7,00 9,80 7,00 14,70 10,50
MURLINK 323008 8,00 6,40 16,00 11,20 8,00 11,20 8,00 16,80 12,00
MURLINK 423010 10,50 8,40 21,00 14,70 10,50 14,70 10,50 22,05 15,75
MURLINK 503013 12,50 10,00 25,00 17,50 12,50 17,50 12,50 26,25 18,75
MURLINK 524010 13,00 10,40 26,00 18,20 13,00 18,20 13,00 27,30 19,50
MURLINK 644012 16,00 12,80 32,00 22,40 16,00 22,40 16,00 33,60 24,00
MURLINK 724013 18,00 14,40 36,00 25,20 18,00 25,20 18,00 37,80 27,00

Important: intervalul maxim de 37,8 t este valabil pentru configurația cu 3–4 brațe la β 0–45°, pentru referința MURLINK 724013. Unghiul, accesoriile și componenta cu cea mai mică WLL pot limita ansamblul.

Referințe standard

WLL vertical, MBL și masa liniară

Masa liniară rămâne redusă inclusiv la capătul superior al gamei. Pentru sarcini mai mari există Murlink Hero și configurații la cerere.

Rotește telefonul în modul peisaj pentru a vedea toate coloanele. Tabelul poate fi derulat și orizontal.
Referință MBL
tone		 WLL vertical
tone		 Masă liniară
kg/m
MURLINK 102004 10,00 2,50 0,325
MURLINK 152006 15,00 3,75 0,475
MURLINK 172007 17,50 4,38 0,585
MURLINK 202008 20,00 5,00 0,625
MURLINK 243006 24,00 6,00 0,710
MURLINK 283007 28,00 7,00 0,835
MURLINK 323008 32,00 8,00 0,940
MURLINK 423010 42,00 10,50 1,050
MURLINK 503013 50,00 12,50 1,268
MURLINK 524010 52,00 13,00 1,467
MURLINK 644012 64,00 16,00 1,749
MURLINK 724013 72,00 18,00 1,904

WLL = sarcina maximă de lucru. MBL = sarcina minimă de rupere. Valorile sunt cele publicate de Murlink pentru gama standard; ansamblul final se dimensionează și se documentează pentru aplicația concretă.

Ai nevoie de peste 18 t WLL pe un braț? Vezi gama Murlink Hero

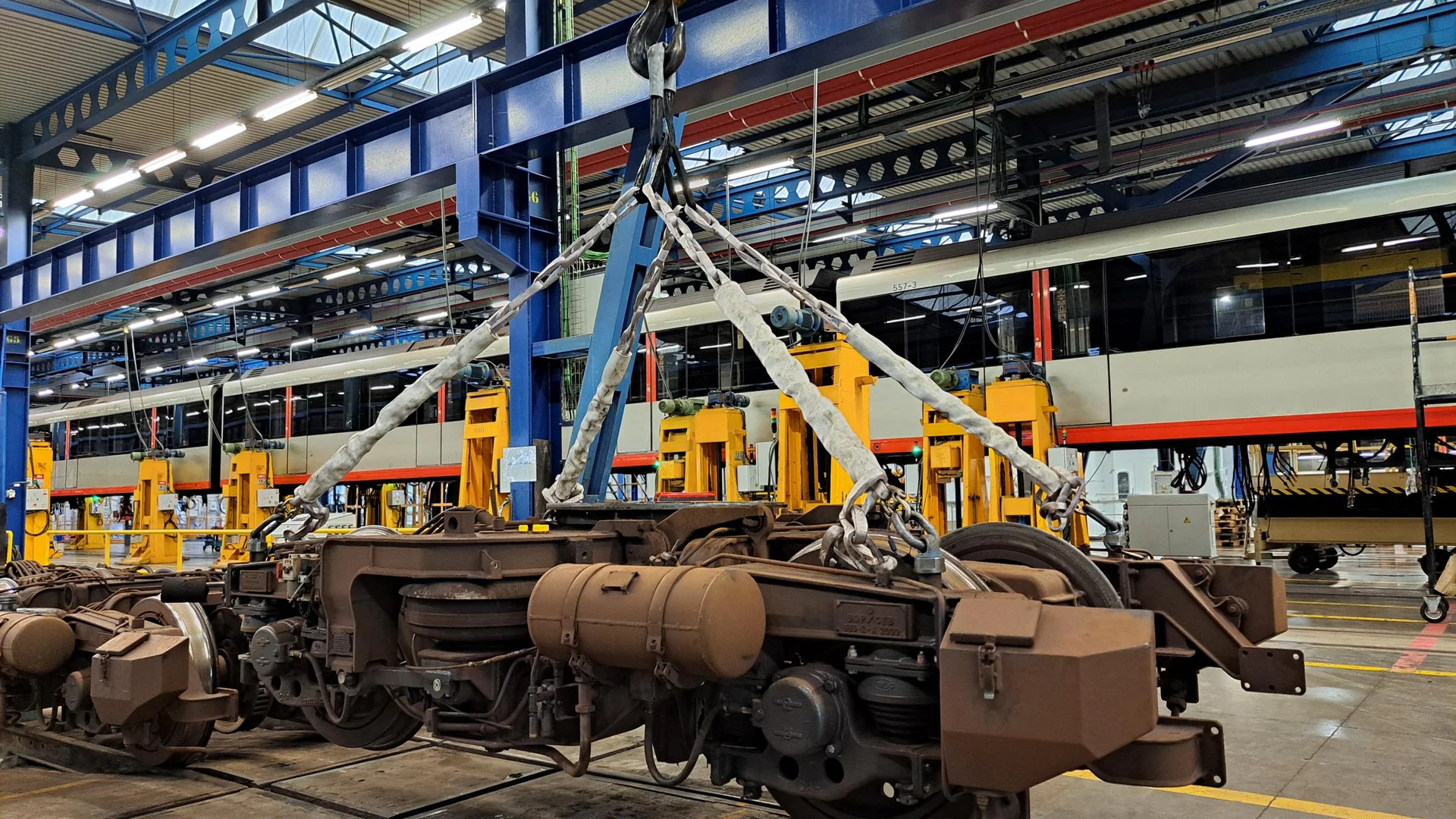

Ansamblu Murlink cu patru brațe și accesorii metalice utilizat la ridicarea unui boghiu
Configurație cu patru brațe, protecții și accesorii metalice selectate pentru aplicație.

Lanțul nu lucrează singur

Accesoriile se aleg împreună cu lanțul.

Murlink poate fi configurat cu cârlige cu ochi, zale de legătură, elemente de scurtare, chei de tachelaj și master link-uri pentru unul, două sau patru brațe.

  • Accesorii G80 sau G100, numai în combinațiile aprobate
  • Protecții locale pentru muchii și zone de contact
  • Lungimi și configurații personalizate la cerere
  • Identificare, trasabilitate și documentele ansamblului

Capacitatea dispozitivului este limitată de componenta cu cea mai mică sarcină admisă. Un accesoriu compatibil dimensional nu este automat și compatibil din punct de vedere al WLL.

Selecție asistată de ELCAR

Nu alegem lanțul doar după tonaj.

O soluție sigură începe cu sarcina reală, geometria și modul de utilizare — nu cu prima valoare suficient de mare dintr-un tabel.

01

Sarcina și centrul de greutate

Verificăm masa, punctele de prindere, poziția centrului de greutate și stabilitatea în timpul manevrei.

02

Unghiurile și lungimile

Numărul de brațe și unghiul β modifică solicitarea fiecărei ramuri și capacitatea ansamblului.

03

Muchiile și suprafața

Identificăm razele mici, muchiile active și zonele în care sunt necesare protecții dedicate.

04

Mediul și frecvența

Temperatura, agenții chimici, umiditatea și ciclurile de lucru intră în alegerea și planul de inspecție.

Când nu recomandăm automat un lanț sintetic

Nu îl selectăm fără protecție pe muchii agresive, în afara domeniului termic aprobat, cu accesorii nevalidate sau atunci când procedura de inspecție nu poate fi respectată. În aceste situații analizăm o altă configurație sau o soluție metalică.

De la cerere la dispozitiv

Patru verificări înainte de ofertă.

Cu cât datele inițiale sunt mai clare, cu atât configurația poate fi definită mai repede.

  1. 1
    Definim sarcina

    Masă, dimensiuni, centru de greutate și puncte de prindere.

  2. 2
    Alegem geometria

    Număr de brațe, lungime, mod de legare și unghiuri.

  3. 3
    Protejăm contactul

    Suprafață, muchii, protecții și condiții de mediu.

  4. 4
    Validăm ansamblul

    Lanț, accesorii, WLL finală, identificare și documente.

Întrebări despre ridicare

Ce trebuie clarificat înainte de selecție.

WLL-ul lanțului este doar punctul de plecare. Configurația și condițiile aplicației stabilesc dispozitivul final.

Care este diferența față de o chingă textilă?

Lanțul Murlink este construit din zale și permite reglarea lungimii într-un mod familiar utilizatorilor de lanț metalic. Chinga are alte moduri de configurare și selecție. Alegerea depinde de sarcină și de modul de lucru.

Pot folosi aceeași WLL pentru orice unghi?

Nu. Solicitarea brațelor crește odată cu unghiul, iar factorul de configurație se modifică. Calculul trebuie făcut pentru geometria reală și pentru toate componentele ansamblului.

Lanțul poate fi scurtat?

Da, prin selectarea zalei și utilizarea accesoriului de scurtare aprobat pentru referința și configurația respectivă.

Poate fi folosit direct pe muchii?

Muchiile pot tăia sau abraza fibrele. Raza muchiei, mișcarea sub sarcină și presiunea de contact trebuie evaluate; când este necesar, se folosesc protecții dedicate.

Sunt compatibile accesoriile mele G80 sau G100?

Compatibilitatea trebuie verificată atât dimensional, cât și din punct de vedere al WLL și al configurației aprobate. Nu presupunem compatibilitatea doar după gradul accesoriului.

Ce se întâmplă dacă se deteriorează o za?

Murlink oferă un program de înlocuire a zalei în fabrică. După reparație, lanțul este reverificat și recertificat înainte de revenirea în exploatare.
