YOKE 8-231 – Punct de ancorare, filet metric
YOKE 8-231 – Punct de ancorare, filet metric
Desen cu cote YOKE 8-231

YOKE 8-231 – Punct de ancorare, filet metric

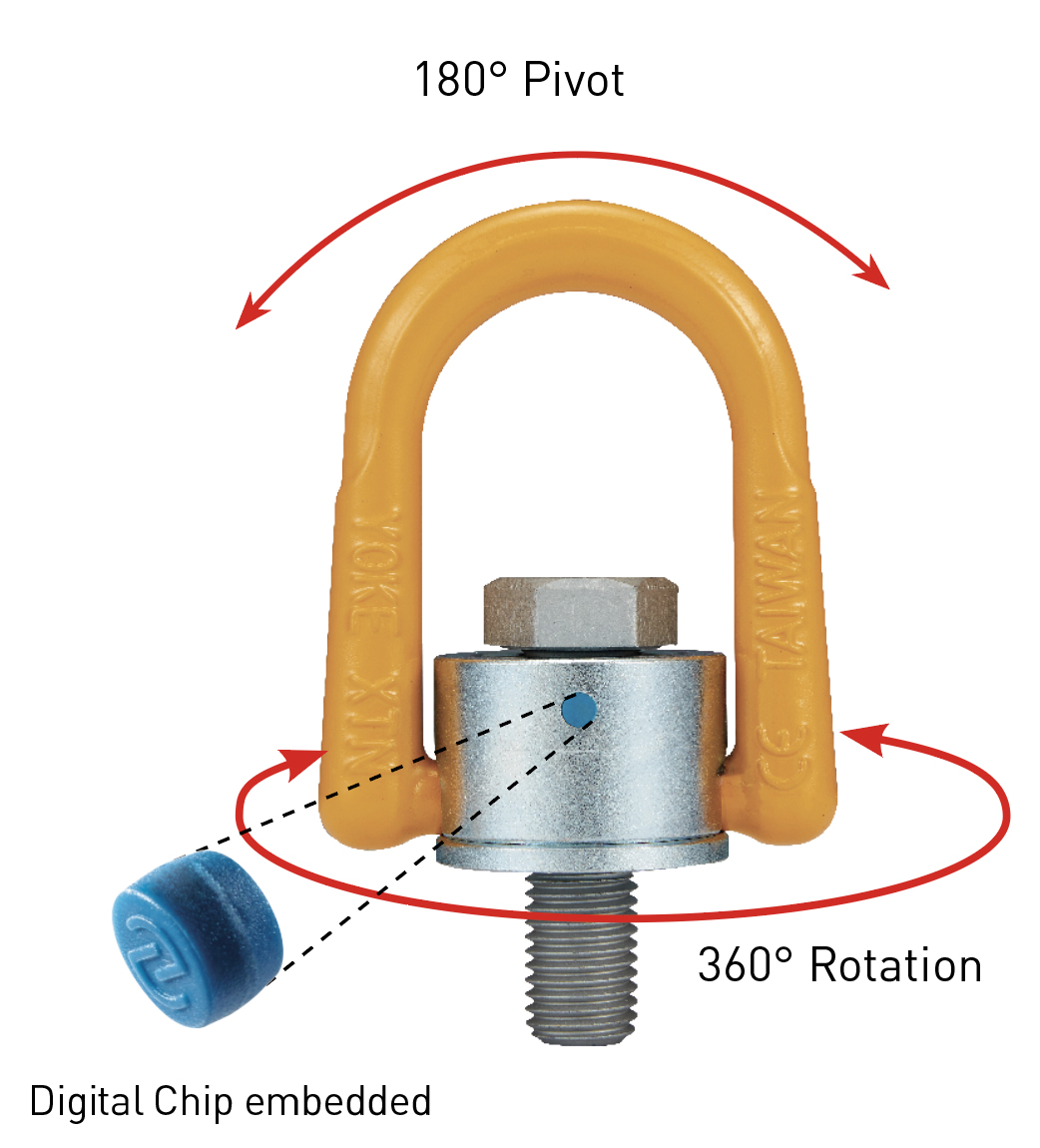

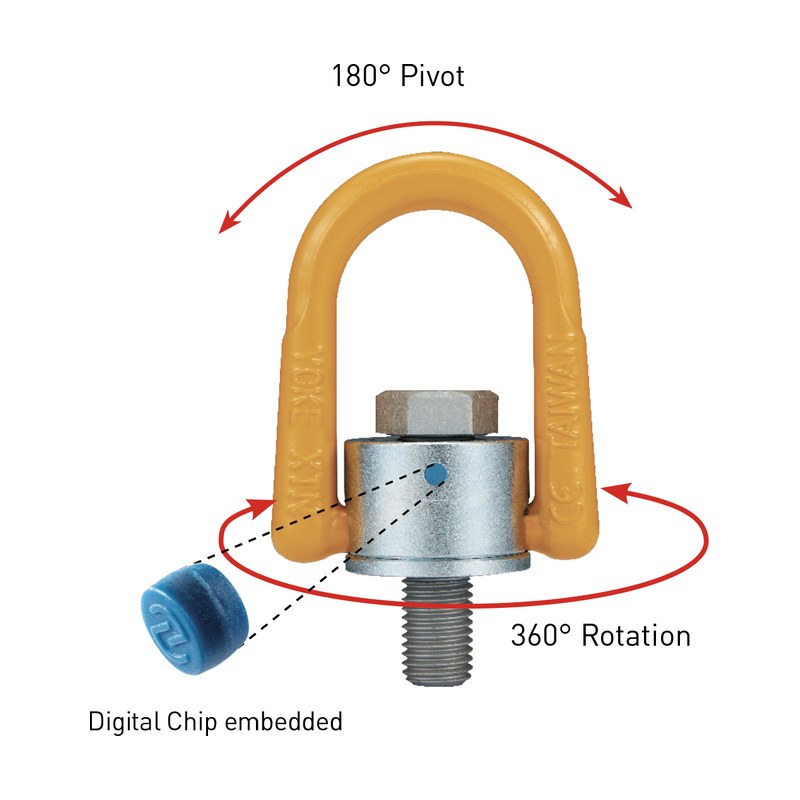

Punct de ancorare rotativ 360° și pivotant 180°, care permite ridicarea din orice direcție. Filet metric, testat conform EN 1677-1.

Reprezentant oficial în România

16 coduri disponibile · WLL 0,5–22,5 t

Alege codul din tabel

Bifează în tabel codurile și cantitățile dorite, apoi trimite cererea de ofertă.

Cere oferta
SKU: 8-231 Categorii: , , ,

Coduri și dimensiuni – YOKE 8-231

Bifează codurile dorite, alege cantitatea și adaugă-le la cererea de ofertă.

Desen cu cote YOKE 8-231
Cotele A, B, D… din tabel, în mm
Alege Cod articol Sarcină max. de lucru Filet Dimensiuni (mm) Cuplu de strângere Greutate Cant.
t M E Pas DIN 13 A B C D F G H I R S SW Nm kg
8-231-005 0,5 M 8 12 1,25 33 42 28 11 80 58 23 44 17 6 13 30 0,2
8-231-007 0,7 M 10 15 1,50 33 41 29 11 80 58 23 44 17 6 17 60 0,3
8-231-010 1,0 M 12 20 1,75 33 39 31 11 80 58 23 44 17 8 19 100 0,3
8-231-015 1,5 M 14 21 2,00 50 56 45 17 116 90 36 63 27 10 22 120 0,9
8-231-020 2,0 M 16 24 2,00 50 54 46 17 116 90 36 63 27 10 24 150 0,9
8-231-025 2,5 M 18 27 2,50 65 77 57 20 155 108 44 86 34 12 30 200 1,9
8-231-030 3,0 M 20 34 2,50 51 52 49 17 116 90 36 63 27 12 30 250 1,1
8-231-050 5,0 M 24 36 3,00 72 81 59 25 163 126 45 88 37 14 36 400 2,7
8-231-056 5,6 M 27 38 3,00 87 96 79 30 204 148 62 110 46 17 41 400 4,7
8-231-078 7,8 M 30 48 3,50 87 94 81 30 204 148 62 110 46 17 46 500 5,1
8-231-100 10,0 M 36 54 4,00 87 90 85 30 204 148 62 110 46 22 55 1000 5,6
8-231-125 12,5 M 36 56 4,00 110 112 98 36 248 188 82 128 57 22 55 1000 10,2
8-231-156 15,6 M42 63 4,50 110 101 108 36 248 188 82 128 57 24 65 1500 10,6
8-231-200 20,0 M48 72 5,00 110 97 112 36 248 188 82 128 57 27 75 2000 12,0
8-231-220 22,0 M56 84 5,50 123 116 121 36 274 202 91 146 64 27 85 2100 14,3
8-231-225 22,5 M64 100 6,00 123 111 126 36 274 202 91 146 64 32 95 2200 16,6

Date tehnice: YOKE Industrial Corp. Valorile WLL sunt pentru factorul de siguranță indicat de producător.

Punctul de ancorare YOKE 8-231 se rotește 360° și pivotează 180°, permițând ridicarea din orice direcție, iar montajul necesită doar o gaură filetată. Este fabricat din oțel aliat forjat, călit și revenit, testat conform EN 1677-1. Varianta cu filet metric este 8-231; există și varianta imperială 8-232. Dimensiunile, sarcina maximă de lucru (WLL) și cuplul de strângere sunt date în tabelul de mai jos.

Caracteristici

  • Se rotește 360° și pivotează 180°, permițând simultan ridicarea din orice direcție.
  • Fabricat din oțel aliat forjat, călit și revenit.
  • Testat conform EN 1677-1.
  • Piesele portante sunt supuse controlului 100% cu pulberi magnetice (magnaflux) pentru detectarea fisurilor.
  • Fiecare piesă forjată și șurubul sunt trasabile până la certificatul de încercare.
  • Șuruburile au filet metric.
  • Testat la sarcină de probă de 2,5 × WLL.
  • Rezistență la oboseală: 20.000 de cicluri la 1,5 × WLL.
  • Punctele de ridicare YOKE îndeplinesc sau depășesc cerințele ASME B30.26.
  • Montaj rapid și simplu: este necesară doar o gaură filetată.

ELCAR este reprezentantul oficial YOKE în România. Alege codurile din tabelul de mai sus și trimite cererea de ofertă.
