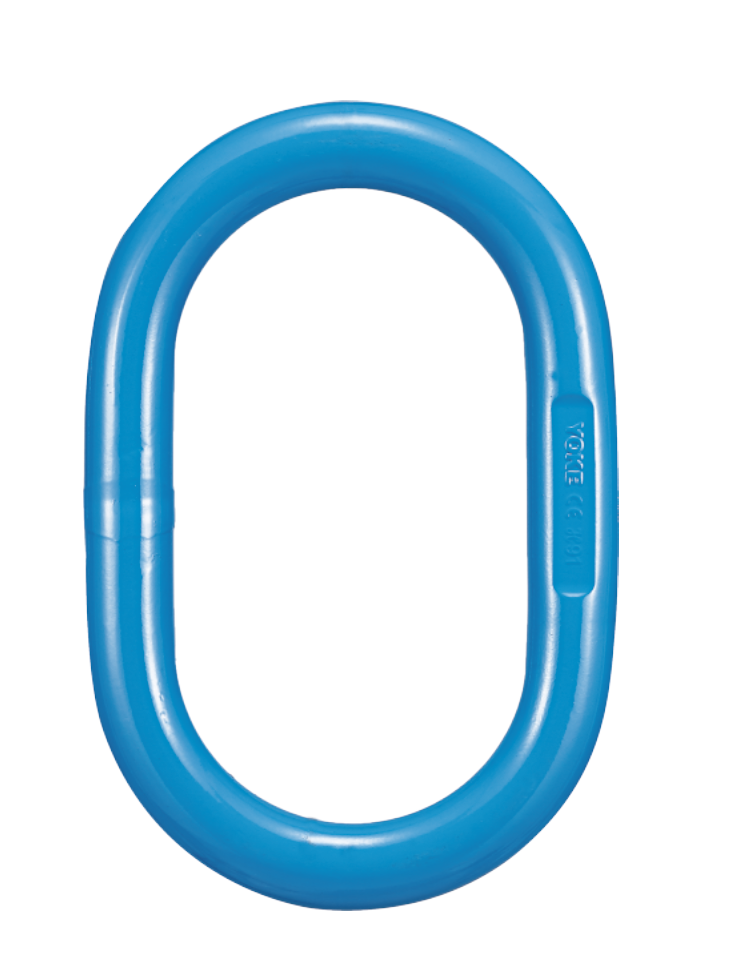

YOKE X-001 – Inel principal oval sudat, grad 100

Inel principal oval sudat, grad 100, pentru elinge de lanț, de cablu și de chingă cu 1–2 ramuri. Factor de siguranță 5:1, certificat DGUV.

Reprezentant oficial în România

13 coduri disponibile · WLL 2,8–45 t

Alege codul din tabel

Bifează în tabel codurile și cantitățile dorite, apoi trimite cererea de ofertă.

Cere oferta
SKU: X-001 Categorii: ,

Coduri și dimensiuni – YOKE X-001

Bifează codurile dorite, alege cantitatea și adaugă-le la cererea de ofertă.

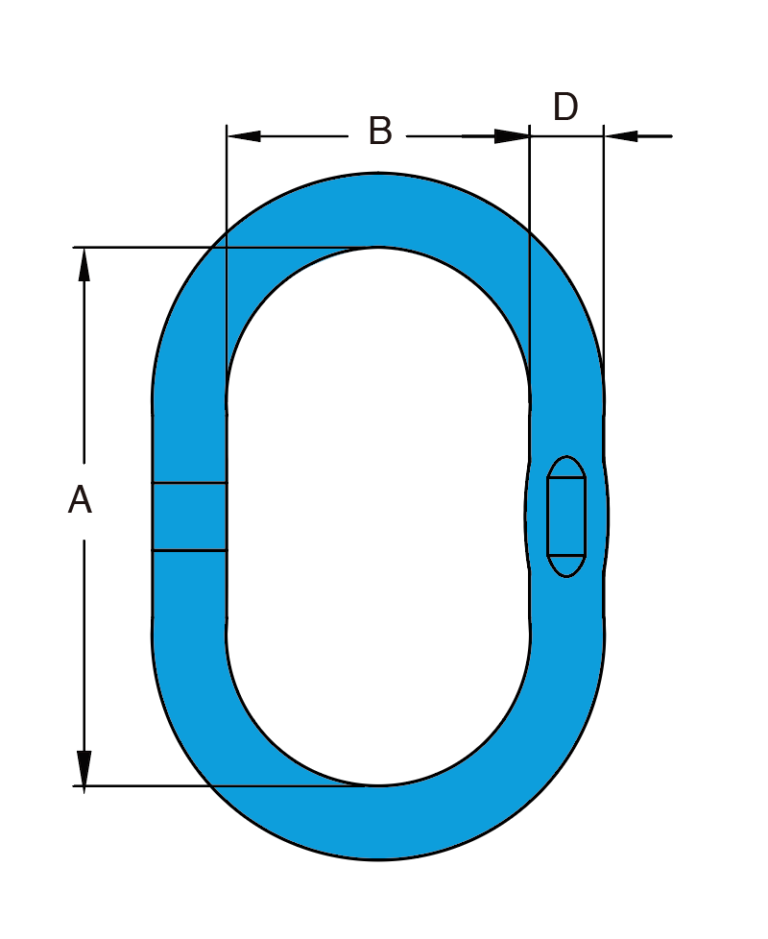

Desen cu cote YOKE X-001
Cotele A, B, D… din tabel, în mm
Alege Cod articol Cod Lanț G100 WLL la β 0–45° Sarcină de probă Cârlig simplu DIN 15401 nr. Dimensiuni (mm) Greutate Cant.
1 ram 2 ramuri t kN A B D kg
X-001-13 AD-13 6,7,8 6 2,8 69 2,5 120 60 13 0,4
X-001-16 AD-16 10 7 / 8 4 98 6 160 90 16 0,7
X-001-19 AD-19 13 10 6,7 164 6 160 90 19 1,1
X-001-22 AD-22 13 10 8,9 218 8 180 100 22 1,6
X-001-25 AD-25 16 13 11,5 282 10 210 115 25 2,4
X-001-28 AD-28 16 13 13 319 16 275 145 28 3,9
X-001-32 AD-32 20 16 17,1 419 16 275 145 32 5,1
X-001-36 AD-36 26 22 24 588 20 285 155 36 6,9
X-001-40 AD-40 26 22 28,1 688 20 300 160 40 8,9
X-001-45 AD-45 26 26 38,3 938 25 340 180 45 12,8
X-001-50 AD-50 32 26 45 1103 32 350 195 50 16,6
X-001-251 AD-251 16 13 11,5 282 16 275 145 25 3,1
X-001-281 AD-281 16 13 13 319 8 190 100 28 2,8

Date tehnice: YOKE Industrial Corp. Valorile WLL sunt pentru factorul de siguranță indicat de producător.

Inelul principal oval sudat X-001 este elementul de suspendare al elingilor de lanț, de cablu și de chingă cu 1–2 ramuri. Este realizat din oțel aliat călit și revenit și acoperă sarcini maxime de lucru (WLL) de 2,8–45 t, la unghi β de 0–45°, pentru lanț grad 100 de 6–32 mm. Se fabrică conform ASTM A952/A952M, ASME B30.9, ASME B30.26, EN 1677-4 și OSHA 1910.184, cu factor de siguranță 5:1 (față de 4:1 la X-002) și certificare DGUV GS-HM-37.

Caracteristici

  • Oțel aliat călit și revenit.
  • Sarcină maximă de lucru (WLL) cu cel puțin 25% mai mare decât la produsele G80 tradiționale.
  • Fabricație conform ASTM A952/A952M, ASME B30.9, ASME B30.26, EN 1677-4 și OSHA 1910.184.
  • Certificare DGUV GS-HM-37.
  • Testare la sarcină de probă de 2,5 × WLL, cu certificat pentru fiecare lot fabricat.
  • Factor de siguranță 5:1.
  • Rezistență la oboseală: 20.000 de cicluri la 1,5 × WLL.
  • Temperatură de revenire: minimum 400 °C.

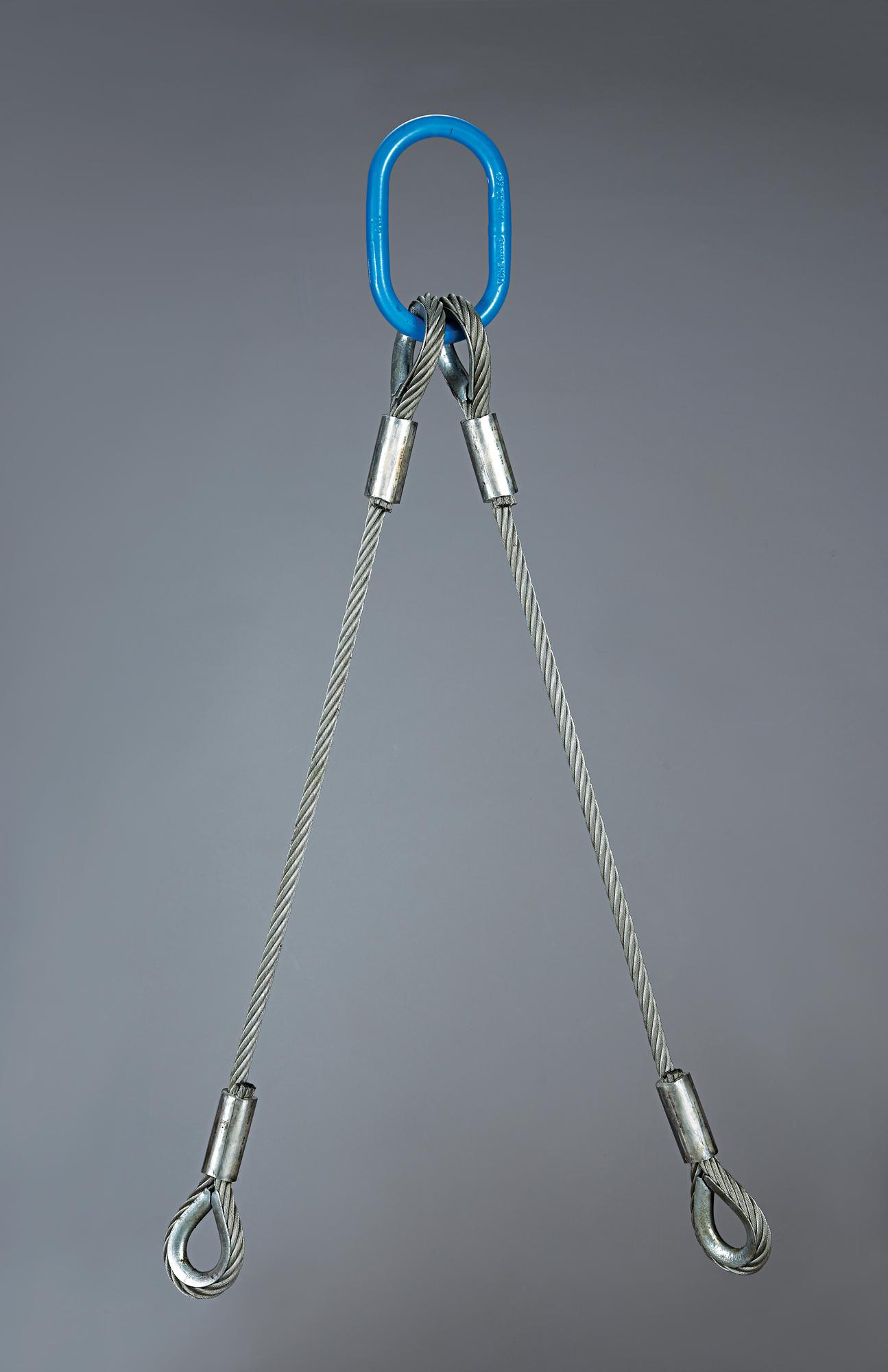

  • Inel principal sudat, destinat elingilor de lanț, de cablu și de chingă cu 1–2 ramuri.

ELCAR este reprezentantul oficial YOKE în România. Alege codurile din tabelul de mai sus și trimite cererea de ofertă.

Domenii de activitate

, , , ,

Categorie

Marcă

YOKE
Sarcină maximă de lucru (WLL)

2,8 – 45 t
Diametru lanț

6,7 – 32 mm
Coduri disponibile

13
