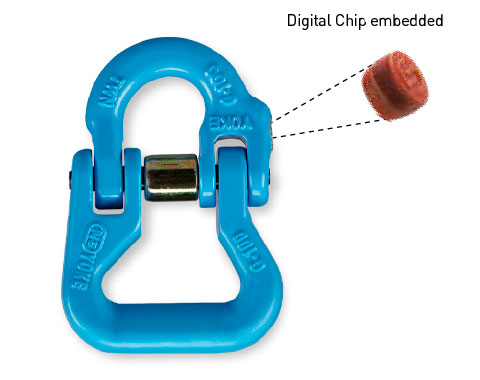

YOKE X-016 – Cuplă pentru chingă, grad 100
YOKE X-016 – Cuplă pentru chingă, grad 100
YOKE X-016 – Cuplă pentru chingă, grad 100
Desen cu cote YOKE X-016

YOKE X-016 – Cuplă pentru chingă, grad 100

Cuplă pentru chingă, grad 100, pentru lanț de 6–22 mm. Sarcină maximă de lucru de 1,4–19 t, certificat DGUV GS-OA-15-05.

Reprezentant oficial în România

7 coduri disponibile · WLL 1,4–19 t

Alege codul din tabel

Bifează în tabel codurile și cantitățile dorite, apoi trimite cererea de ofertă.

Cere oferta
SKU: X-016 Categorii: ,

Coduri și dimensiuni – YOKE X-016

Bifează codurile dorite, alege cantitatea și adaugă-le la cererea de ofertă.

Desen cu cote YOKE X-016
Cotele A, B, D… din tabel, în mm
Alege Cod articol Sarcină max. de lucru Lanț G100 Dimensiuni (mm) Greutate Cant.
t mm A B D K W kg
X-016-06 1,4 6 15 17 7 56 39 0,2
X-016-07 2,5 7 / 8 18 23 9 63 39 0,3
X-016-10 4,0 10 25 27 11 77 46 0,6
X-016-13 6,7 13 30 37 16 97 53 1,1
X-016-16 10,0 16 36 39 19 114 66 2,0
X-016-20 16,0 20 42 46 23 132 79 3,2
X-016-22 19,0 22 49 59 24 188 124 7,7

Date tehnice: YOKE Industrial Corp. Valorile WLL sunt pentru factorul de siguranță indicat de producător.

Cupla pentru chingă X-016 se folosește pentru legarea chingilor textile de ridicare în ansambluri cu lanț grad 100 de 6–22 mm și acoperă sarcini maxime de lucru (WLL) de 1,4–19 t. Este realizată din oțel aliat călit și revenit, conform EN 1677-1, PAS 1061 și ASME B30.26, cu factor de siguranță 4:1 și certificare DGUV GS-OA-15-05. Fiecare lot este controlat 100% cu pulberi magnetice (magnaflux) pentru detectarea fisurilor.

Caracteristici

  • Oțel aliat călit și revenit.
  • Sarcină maximă de lucru (WLL) cu cel puțin 25% mai mare decât la produsele G80 tradiționale.
  • Fabricație conform EN 1677-1, PAS 1061 și ASME B30.26.
  • Certificare DGUV GS-OA-15-05.
  • Testare la sarcină de probă de 2,5 × WLL, cu certificat pentru fiecare lot fabricat.
  • Factor de siguranță 4:1.
  • Rezistență la oboseală: 20.000 de cicluri la 1,5 × WLL.
  • Temperatură de revenire: minimum 400 °C.
  • Control 100% cu pulberi magnetice (magnaflux) pentru detectarea fisurilor, pe fiecare lot.

ELCAR este reprezentantul oficial YOKE în România. Alege codurile din tabelul de mai sus și trimite cererea de ofertă.

Domenii de activitate

, , , ,

Categorie

Marcă

YOKE
Sarcină maximă de lucru (WLL)

1,4 – 19 t
Diametru lanț

6 – 22 mm
Coduri disponibile

7
