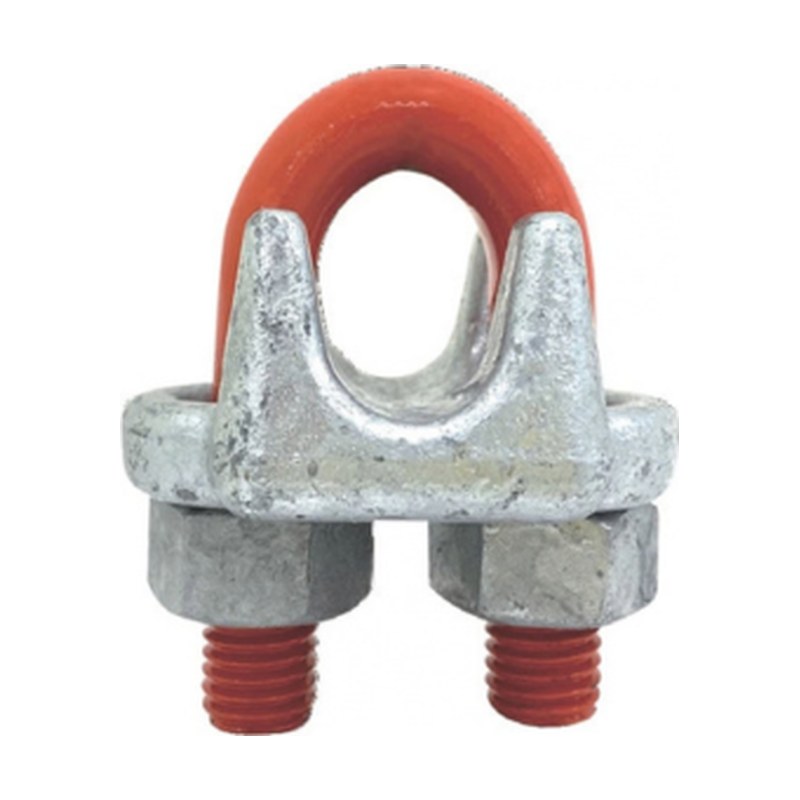

YOKE 8-762 – Clemă pentru cablu (brident)
YOKE 8-762 – Clemă pentru cablu (brident)
Desen cu cote YOKE 8-762

YOKE 8-762 – Clemă pentru cablu (brident)

Clemă pentru cablu (brident) cu bază forjată, zincată termic, pentru formarea ochiurilor la capătul cablului de oțel. Conform ASME B30.26 și EN 13411.

Reprezentant oficial în România

23 coduri disponibile

Alege codul din tabel

Bifează în tabel codurile și cantitățile dorite, apoi trimite cererea de ofertă.

Cere oferta
SKU: 8-762 Categorii: ,

Coduri și dimensiuni – YOKE 8-762

Bifează codurile dorite, alege cantitatea și adaugă-le la cererea de ofertă.

Desen cu cote YOKE 8-762
Cotele A, B, D… din tabel, în mm
Alege Cod articol Dimensiuni (mm) Greutate Diametru cablu Cant.
A B C D E F G H kg mm
8-762-03 5 25 12 12 10 9 26 21 0,03 3 - 4
8-762-05 5 30 14 15 13 13 31 25 0,04 5
8-762-06 7 33 15 19 17 14 37 31 0,09 6 - 7
8-762-08 8 35 19 22 19 17 43 34 0,14 8
8-762-10 9 38 19 25 24 19 51 42 0,23 9 - 10
8-762-11 11 48 25 30 29 22 59 49 0,37 11
8-762-13 11 48 25 30 29 22 58 49 0,37 12 - 13
8-762-14 13 61 32 33 31 24 64 53 0,48 14 - 15
8-762-16 13 61 32 33 35 24 64 52 0,48 16
8-762-19 14 70 37 38 35 27 72 57 0,68 18 - 20
8-762-22 17 79 41 45 38 32 81 62 1 22
8-762-26 17 89 46 48 43 32 89 67 1,21 24 - 26
8-762-28 17 99 51 51 50 32 92 72 1,36 28 - 30
8-762-32 20 108 54 59 55 37 105 80 2,08 32 - 34
8-762-36 20 108 54 59 58 37 106 79 2,23 36
8-762-38 20 125 61 67 61 37 113 86 2,48 38
8-762-42 22 135 67 70 68 41 122 91 3,28 41 - 42
8-762-45 24 146 70 78 76 46 134 98 4,28 44 - 46
8-762-50 32 164 76 86 78 51 150 113 6,25 48 - 52
8-762-57 32 179 93 99 82 51 166 115 7,1 56 - 58
8-762-64 32 193 95 105 93 51 170 120 7,88 62 - 65
8-762-70 32 208 97 111 105 51 178 124 9,56 68 - 72
8-762-75 38 232 104 120 115 61 194 135 14,8 75 - 78

Date tehnice: YOKE Industrial Corp. Valorile WLL sunt pentru factorul de siguranță indicat de producător.

Clema pentru cablu (brident) YOKE 8-762 se folosește la formarea ochiurilor la capătul cablului de oțel. Baza este forjată pentru întreaga gamă de dimensiuni, iar finisajul este zincat termic. Se livrează pe mărimi de cablu, indicate în tabelul de mai jos.

Caracteristici

  • Finisaj zincat termic.
  • Bază forjată pentru întreaga gamă de dimensiuni.
  • Raportat la sarcina de rupere a cablului, clemele YOKE au o eficiență de 80% pentru dimensiunile de 1/8” – 7/8” și de 90% pentru dimensiunile de 1” până la 3”.
  • Fabricată pentru a îndeplini sau a depăși cerințele ASME B30.26 și EN 13411-2003.

ELCAR este reprezentantul oficial YOKE în România. Alege codurile din tabelul de mai sus și trimite cererea de ofertă.
