YOKE X-007 – Ansamblu inel principal cu inele secundare, grad 100, factor 5:1

Ansamblu inel principal sudat cu inele secundare, grad 100, pentru elinge cu 3–4 ramuri. Factor de siguranță 5:1, certificat DGUV.

Reprezentant oficial în România

8 coduri disponibile · WLL 5,3–45 t

Alege codul din tabel

Bifează în tabel codurile și cantitățile dorite, apoi trimite cererea de ofertă.

Cere oferta
SKU: X-007 Categorii: ,

Coduri și dimensiuni – YOKE X-007

Bifează codurile dorite, alege cantitatea și adaugă-le la cererea de ofertă.

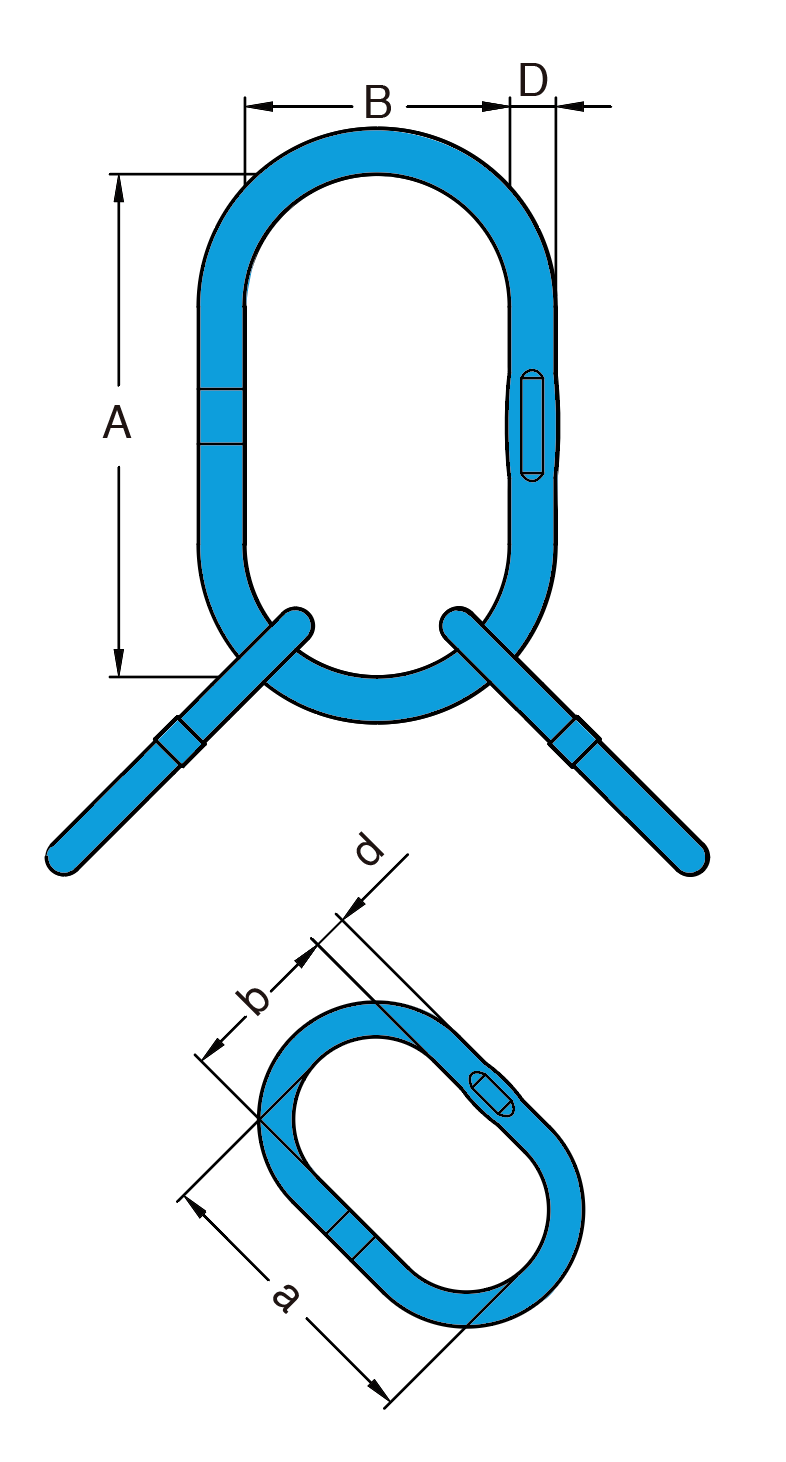

Desen cu cote YOKE X-007
Cotele A, B, D… din tabel, în mm
Alege Cod articol Asamblat cu Lanț G100 WLL la β 0–45° Sarcină de probă Cârlig simplu DIN 15401 nr. Dimensiuni (mm) Cant.
3 și 4 ramuri t kN A a B b D d
X-007-19 AD-19 + 2 AD-161 7 / 8 5,3 130 6 160 140 90 70 19 16
X-007-25 AD-251 + 2 AD-19 10 8,9 218 16 275 160 145 90 25 19
X-007-28 AD-28 + 2 AD-22 10 12,9 316 16 275 180 145 100 28 22
X-007-32 AD-32 + 2 AD-25 13 17 417 16 275 210 145 115 32 25
X-007-36 AD-361 + 2 AD-281 16 23,6 578 16 275 190 145 100 36 28
X-007-40 AD-40 + 2 AD-32 16 28,1 688 20 300 275 160 145 40 32
X-007-45 AD-45 + 2 AD-36 20 38,3 938 25 340 285 180 155 45 36
X-007-50 AD-50 + 2 AD-401 22 45 1103 32 350 260 195 130 50 40

Date tehnice: YOKE Industrial Corp. Valorile WLL sunt pentru factorul de siguranță indicat de producător.

Ansamblul X-007 reunește un inel principal sudat cu două inele secundare (de exemplu AD-19 cu 2 × AD-161) și se folosește la elingile de lanț, de cablu și de chingă cu 3–4 ramuri. Este realizat din oțel aliat călit și revenit, conform ASTM A952/A952M, ASME B30.9, ASME B30.26, EN 1677-4 și OSHA 1910.184, cu factor de siguranță 5:1 și certificare DGUV GS-HM-37. Acoperă sarcini maxime de lucru (WLL) de 5,3–45 t, la unghi β de 0–45°, pentru lanț grad 100 de 7–22 mm. Varianta cu factor de siguranță 4:1 este X-006.

Caracteristici

  • Oțel aliat călit și revenit.
  • Sarcină maximă de lucru (WLL) cu cel puțin 25% mai mare decât la produsele G80 tradiționale.
  • Fabricație conform ASTM A952/A952M, ASME B30.9, ASME B30.26, EN 1677-4 și OSHA 1910.184.
  • Certificare DGUV GS-HM-37.
  • Testare la sarcină de probă de 2,5 × WLL, cu certificat pentru fiecare lot fabricat.
  • Factor de siguranță 5:1.
  • Rezistență la oboseală: 20.000 de cicluri la 1,5 × WLL.
  • Temperatură de revenire: minimum 400 °C.
  • Inel principal sudat, destinat elingilor de lanț, de cablu și de chingă cu 3–4 ramuri.
  • Fiecare produs este marcat cu număr de lot, legat de certificatul de încercare, cu trasabilitate completă până la materia primă.

ELCAR este reprezentantul oficial YOKE în România. Alege codurile din tabelul de mai sus și trimite cererea de ofertă.

Domenii de activitate

, , , ,

Categorie

Marcă

YOKE
Sarcină maximă de lucru (WLL)

5,3 – 45 t
Diametru lanț

7 – 22 mm
Coduri disponibile

8
