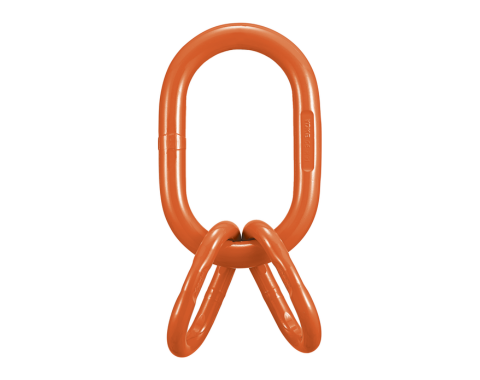

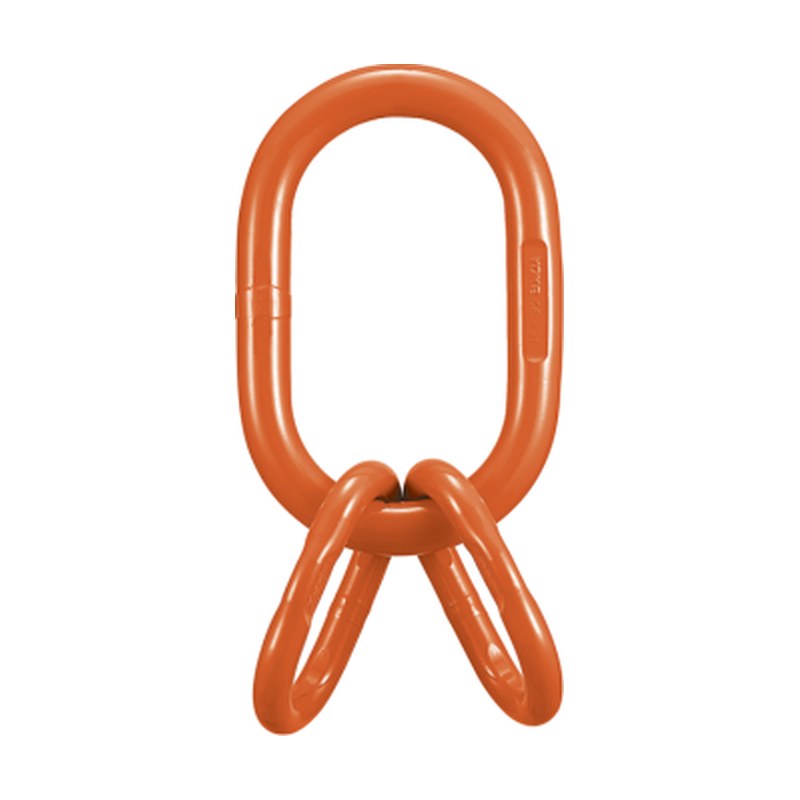

YOKE DA-007 – Ansamblu inel principal sudat cu inele secundare, certificat DNV
YOKE DA-007 – Ansamblu inel principal sudat cu inele secundare, certificat DNV
Desen cu cote YOKE DA-007

YOKE DA-007 – Ansamblu inel principal sudat cu inele secundare, certificat DNV

Ansamblu inel principal sudat cu inele secundare, cu certificat DNV (offshore), factor de siguranță 5:1 și sarcină maximă de lucru de 4,1–45 t.

Reprezentant oficial în România

9 coduri disponibile · WLL 4,1–45 t

Alege codul din tabel

Bifează în tabel codurile și cantitățile dorite, apoi trimite cererea de ofertă.

Cere oferta
SKU: DA-007 Categorii: ,

Coduri și dimensiuni – YOKE DA-007

Bifează codurile dorite, alege cantitatea și adaugă-le la cererea de ofertă.

Desen cu cote YOKE DA-007
Cotele A, B, D… din tabel, în mm
Alege Cod articol Asamblat cu WLL la β 0–45° Sarcină de probă Cârlig simplu DIN 15401 nr. Dimensiuni (mm) Cant.
t kN A a B b D d
DA-007-16 FD-161+2 FD-131 4,1 100 4 140 90 70 50 16 13
DA-007-22 FD-222+2 FD-191 8,9 218 6 162 140 90 70 22 19
DA-007-25 FD-251+2 FD-19 8,9 218 16 275 160 145 90 25 19
DA-007-28 FD-28+2 FD-22 12,9 316 16 275 180 145 100 28 22
DA-007-32 FD-32+2 FD-25 17 417 16 275 210 145 115 32 25
DA-007-36 FD-361+2 FD-281 23,6 578 16 275 190 145 100 36 28
DA-007-40 FD-40+2 FD-32 28,1 688 20 300 275 160 145 40 32
DA-007-45 FD-45+2 FD-36 38,3 938 25 340 285 180 155 45 36
DA-007-50 FD-50+2 FD-401 45 1103 32 350 260 195 130 50 40

Date tehnice: YOKE Industrial Corp. Valorile WLL sunt pentru factorul de siguranță indicat de producător.

DA-007 este un ansamblu format dintr-un inel principal sudat și două inele secundare (de exemplu FD-16 cu 2 × FD-13), cu certificat DNV (offshore). Este realizat din oțel aliat sudat, călit și revenit, testat și fabricat conform DNV-ST-E271, DNV-ST-E273 și EN 1677-4, cu factor de siguranță 5:1. Acoperă sarcini maxime de lucru (WLL) de 4,1–45 t, la unghi β de 0–45°, iar reziliența este verificată prin încercare Charpy (42 J la -40 °C în secțiunea curentă, 27 J în zona sudurii).

Caracteristici

  • Oțel aliat sudat, călit și revenit.
  • Fabricație și testare conform DNV-ST-E271, DNV-ST-E273 și EN 1677-4.
  • Încercare de reziliență Charpy conform DNV-ST-E271.
  • Certificare conform DNV-ST-E271 și DNV-ST-E273.
  • Factor de siguranță 5:1.
  • Testare la sarcină de probă de 2,5 × sarcina maximă de lucru (WLL).
  • Rezistență la oboseală: 20.000 de cicluri la 1,5 × sarcina maximă de lucru (WLL).
  • Control 100% cu pulberi magnetice (magnaflux) pentru detectarea fisurilor, pe fiecare lot.
  • Încercare Charpy: 42 J (31 ft-lb) la -40 °C (-40 °F) în secțiunea curentă.
  • Încercare Charpy: 27 J (20 ft-lb) la -40 °C (-40 °F) în zona sudurii.

ELCAR este reprezentantul oficial YOKE în România. Alege codurile din tabelul de mai sus și trimite cererea de ofertă.

Domenii de activitate

, , , , ,

Marcă

YOKE
Sarcină maximă de lucru (WLL)

4,1 – 45 t
Coduri disponibile

9
Certificare

DNV-ST-0378
