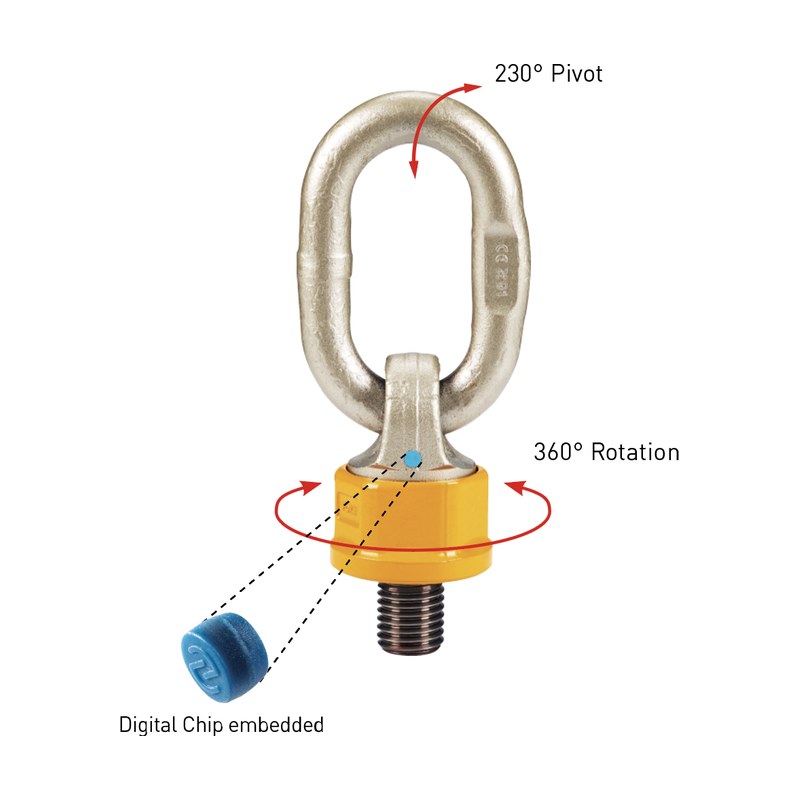

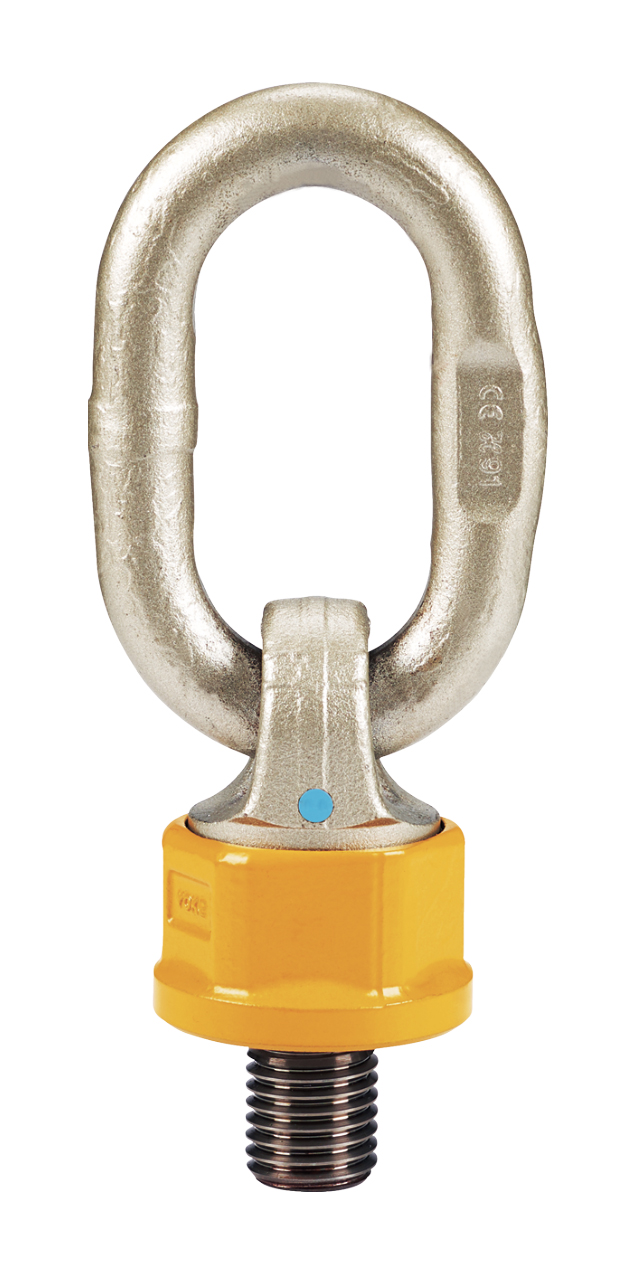

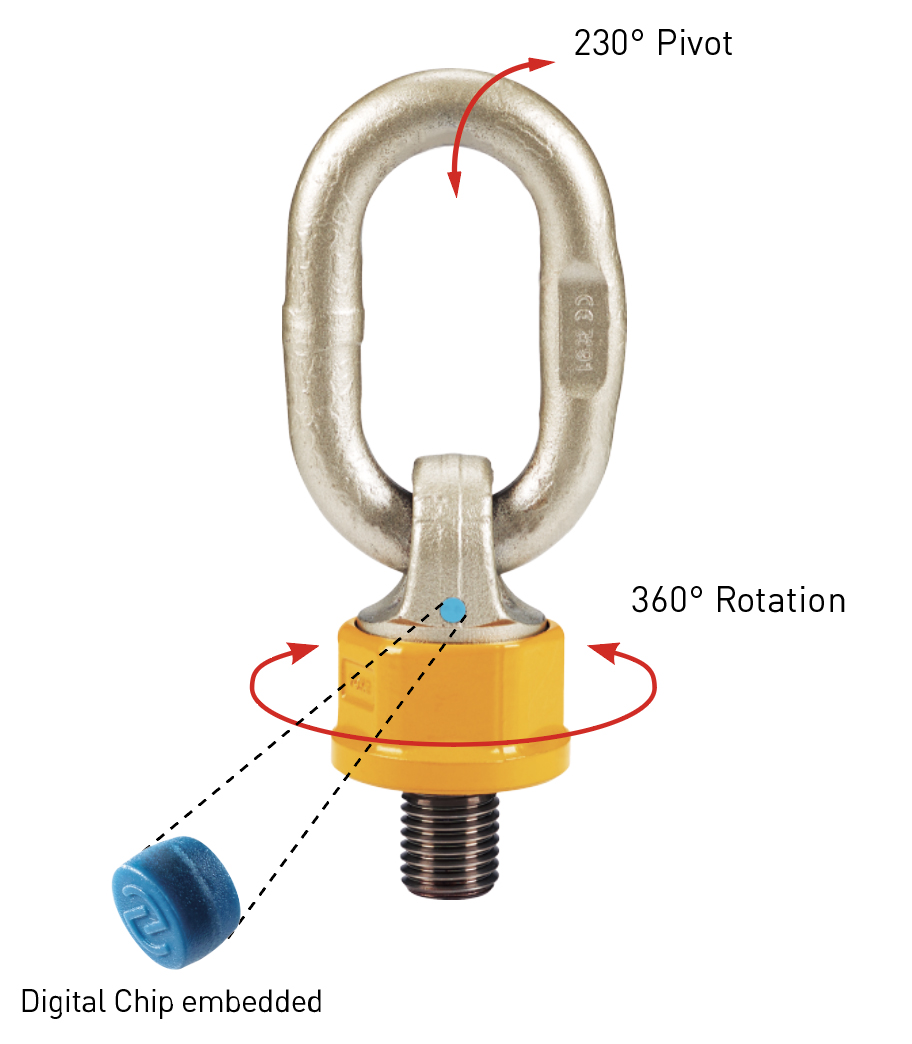

Punct de ridicare rotativ Super Point cu rulment cu bile, pivotare 230°, rotire 360°. Certificat DGUV GS-OA-15-04, EN 1677-1 și EN 1677-4.

Reprezentant oficial în România

22 coduri disponibile · WLL 0,3–40 t

Alege codul din tabel

Bifează în tabel codurile și cantitățile dorite, apoi trimite cererea de ofertă.

Cere oferta
SKU: 8-251 Categorii: ,

Coduri și dimensiuni – YOKE 8-251

Bifează codurile dorite, alege cantitatea și adaugă-le la cererea de ofertă.

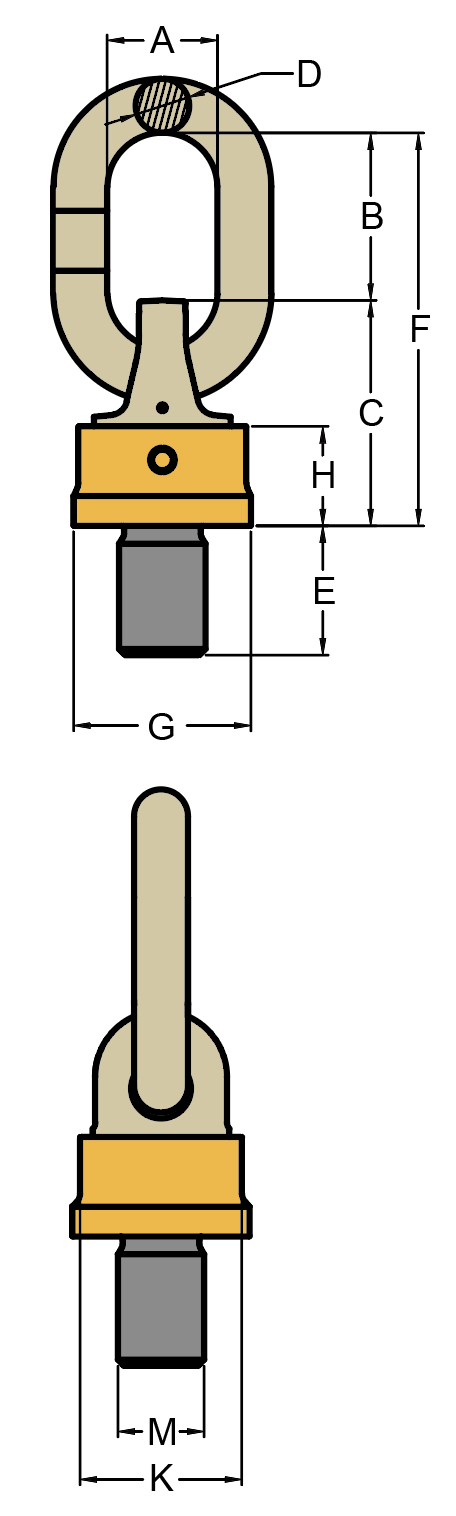

Desen cu cote YOKE 8-251
Cotele A, B, D… din tabel, în mm
Alege Cod articol Sarcină max. de lucru Filet Dimensiuni (mm) Cuplu de strângere Greutate Cant.
t M E Pas DIN 13 A B C D F G H K Nm kg
8-251-004-01 0,3 M8 12 1,25 35 53 48 13 101 36,5 20,5 34 10 - 40 0,3
8-251-007-02 0,7 M12 18 1,75 35 53 48 13 101 36,5 20,5 34 15 - 40 0,4
8-251-014-02 1,4 M16 24 2,00 35 53 48 13 101 36,5 20,5 34 45 - 130 0,5
8-251-014-04 1,7 M20 30 2,50 35 53 48 13 101 36,5 20,5 34 75 - 130 0,5
8-251-025-01 2,5 M20 30 2,50 35 59 68 16 127 52 28 46 100 - 170 1,0
8-251-040-02 4,0 M24 36 3,00 40 73 75 19 148 57 34,5 50 190 - 280 1,5
8-251-067-02 6,7 M30 45 3,50 40 68 95 20 163 70 41 65 230 - 400 2,4
8-251-080-02 8,0 M30 45 3,50 50 95 106 22 201 81 48 75 270 - 600 3,7
8-251-100-02 10,0 M36 54 4,00 50 95 106 22 201 81 48 75 270 - 600 3,9
8-251-125-03 12,5 M42 63 4,50 50 95 106 22 201 81 48 75 270 - 700 4,0
8-251-125-05 12,5 M48 72 5,00 50 95 106 22 201 81 48 75 270 - 700 4,4
8-251-170-04 17,0 M48 72 5,00 70 129 127 32 256 104 58 95 350 - 800 7,7
8-251-170-06 18,0 M56 84 5,50 70 129 127 32 256 104 58 95 350 - 900 8,1
8-251-170-045 17,0 M52 78 5,00 70 129 127 32 256 104 58 95 350 - 800 7,9
8-251-200-01 20,0 M64 96 6,00 70 129 127 32 256 104 58 95 350 - 900 8,9
8-251-280-01 28,0 M64 96 6,00 80 131 174 36 305 129 78 115 500 - 1000 16,4
8-251-350-01 35,0 M80 120 6,00 92 140 187 45 366 148 83 135 500 - 1400 25,3
8-251-350-005 35,0 M72 108 6,00 92 140 187 45 366 148 83 135 500 - 1400 24,8
8-251-400-01 40,0 M80 120 6,00 92 130 210 45 340 170 83 145 500 - 1500 31,9
8-251-400-04 40,0 M100 150 6,00 92 130 210 45 340 170 83 145 500 - 1700 35,2
8-251-400-005 40,0 M72 108 6,00 92 130 210 45 340 170 83 145 500 - 1500 30,1
8-251-400-025 40,0 M90 135 6,00 92 130 210 45 340 170 83 145 500 - 1500 33,9

Date tehnice: YOKE Industrial Corp. Valorile WLL sunt pentru factorul de siguranță indicat de producător.

Punctul de ridicare rotativ YOKE Super Point 8-251 pivotează până la 230° și se rotește 360°, datorită construcției cu rulment cu bile. Este fabricat din oțel aliat forjat, călit și revenit, testat conform EN 1677-1 și EN 1677-4 și certificat DGUV GS-OA-15-04. Marcajul galben de pe ambele fețe permite stabilirea momentului în care piesa trebuie scoasă din uz. Varianta metrică este 8-251; există și varianta imperială 8-252.

Caracteristici

  • Pivotează până la 230° și se rotește 360°, datorită construcției cu rulment cu bile.
  • Fabricat din oțel aliat forjat, călit și revenit.
  • Testat conform EN 1677-1 și EN 1677-4.
  • Certificat DGUV GS-OA-15-04.
  • Piesele portante sunt supuse controlului 100% cu pulberi magnetice (magnaflux) pentru detectarea fisurilor.
  • Fiecare piesă forjată poartă un cod de trasabilitate legat de certificatul de încercare.
  • Șuruburile au filet metric.
  • Testat la sarcină de probă de 2,5 × WLL.
  • Rezistență la oboseală: 20.000 de cicluri la 1,5 × WLL.
  • Punctele de ridicare YOKE îndeplinesc sau depășesc cerințele ASME B30.26.
  • Se montează și se demontează ușor datorită corpului forjat de formă hexagonală.
  • Se poate roti sub sarcină. La sarcina maximă, nu rotiți continuu punctul de ridicare când tracțiunea se face la 90°.
  • Tabelele WLL permit alegerea variantei Super Point potrivite aplicației; marcajul galben de pe ambele fețe permite stabilirea momentului în care piesa trebuie scoasă din uz.

ELCAR este reprezentantul oficial YOKE în România. Alege codurile din tabelul de mai sus și trimite cererea de ofertă.

Domenii de activitate

, , , ,

Marcă

YOKE
Sarcină maximă de lucru (WLL)

0,3 – 40 t
Coduri disponibile

22
