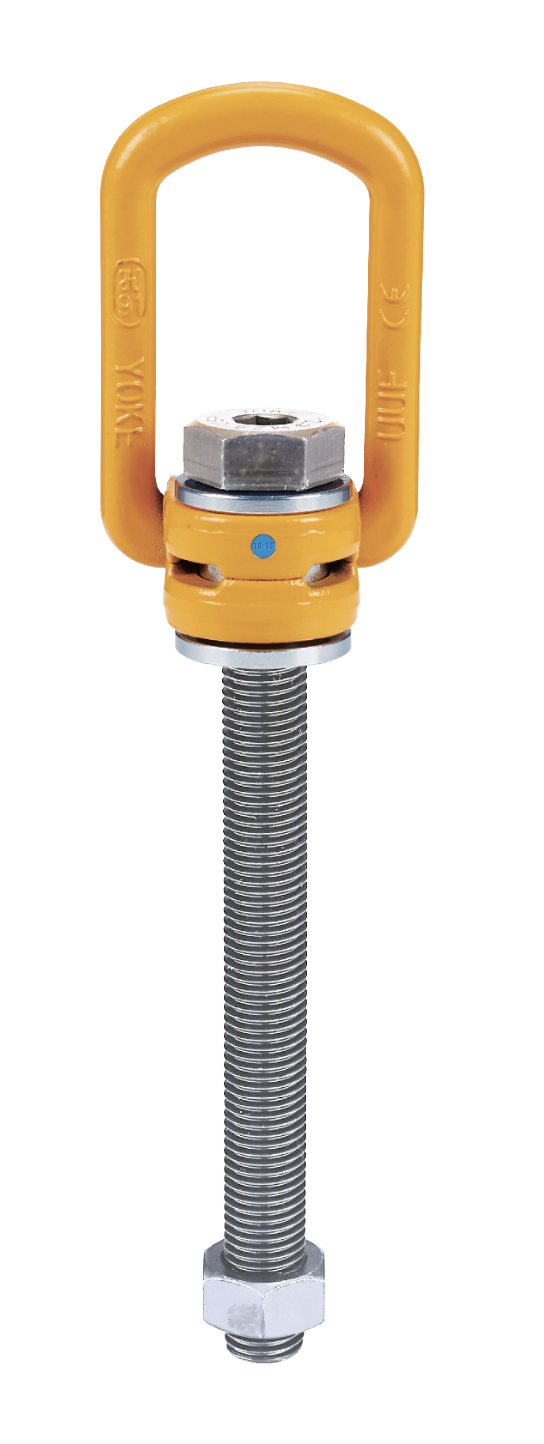

YOKE 8-211L – Punct de ridicare, cu șurub lung

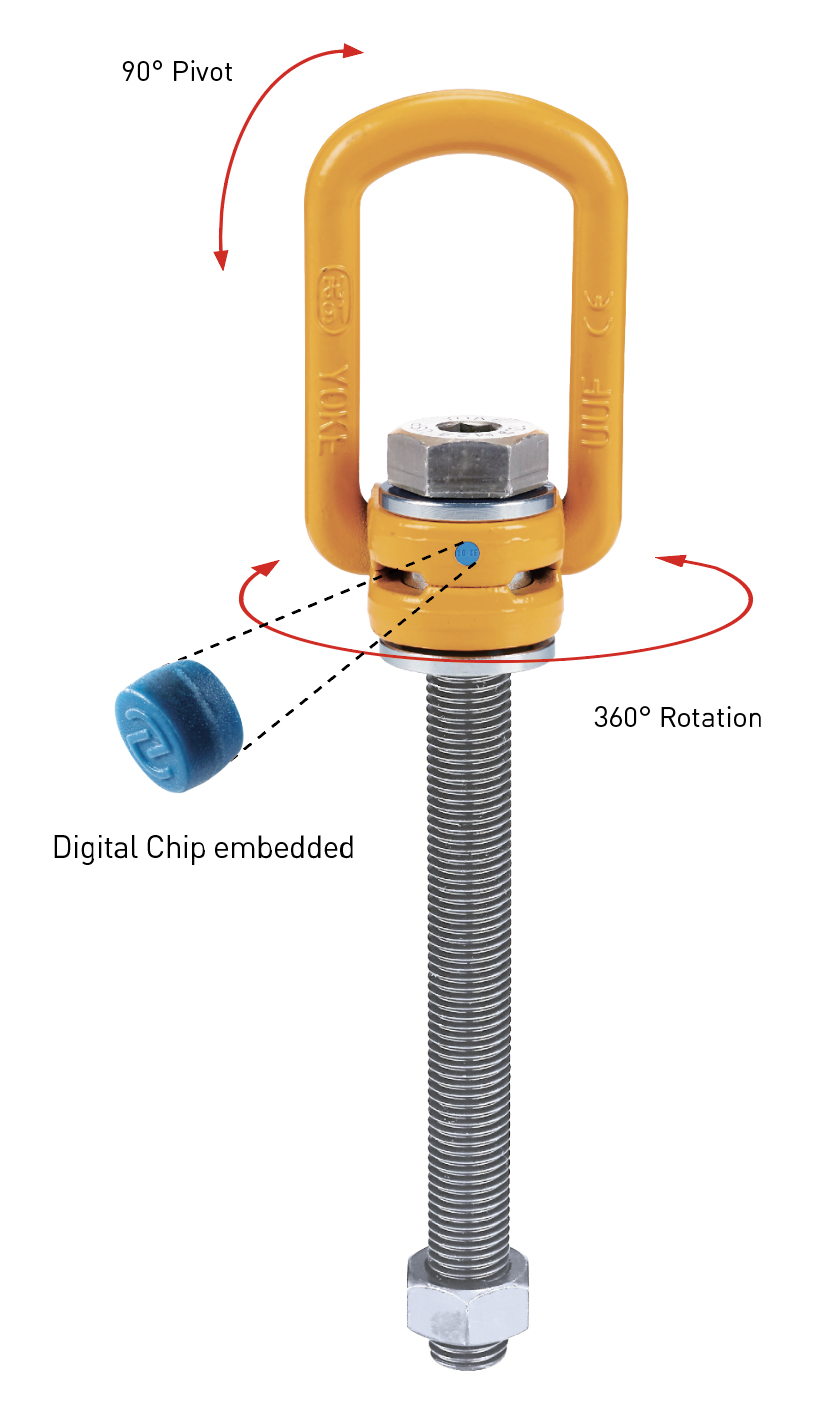

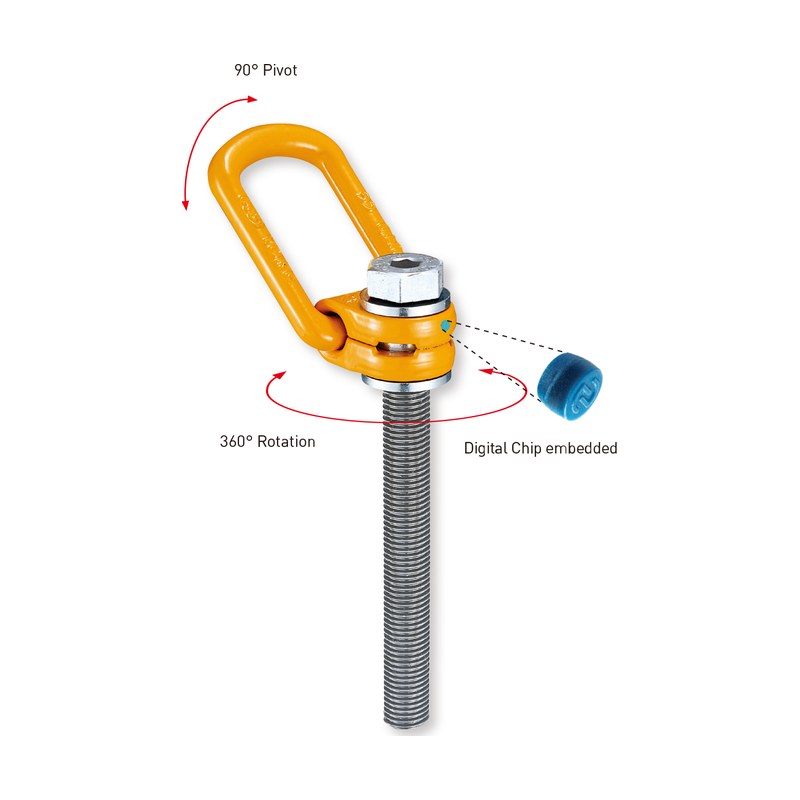

Punct de ridicare cu șurub lung, rotativ 360° și pivotant 90°, montat într-o gaură filetată. Filet metric, testat conform EN 1677-1.

Reprezentant oficial în România

11 coduri disponibile · WLL 0,3–20 t

Alege codul din tabel

Bifează în tabel codurile și cantitățile dorite, apoi trimite cererea de ofertă.

Cere oferta
SKU: 8-211L Categorii: ,

Coduri și dimensiuni – YOKE 8-211L

Bifează codurile dorite, alege cantitatea și adaugă-le la cererea de ofertă.

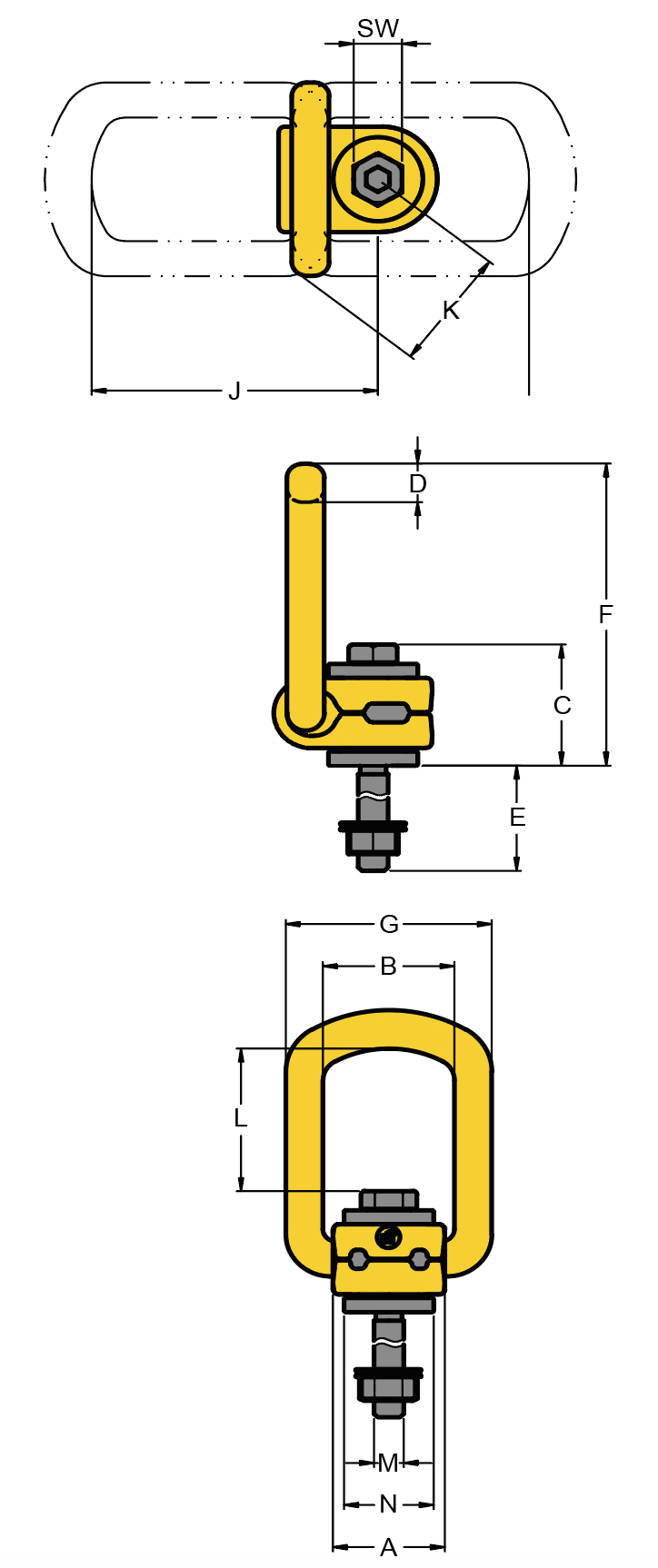

Desen cu cote YOKE 8-211L
Cotele A, B, D… din tabel, în mm
Alege Cod articol Sarcină max. de lucru Filet Dimensiuni (mm) Cuplu de strângere Greutate Cant.
t M E Pas DIN 13 A B C D F G H I J K L N S SW Nm kg
8-211-003/105L 0,3 M 8 76 1,25 30 35 35 11 86 55 29 41 77 34 41 24 6 13 30 0,4
8-211-006/125L 0,6 M 10 96 1,50 30 35 36 11 86 55 29 42 78 34 40 24 6 17 60 0,4
8-211-010/150L 1,0 M 12 114 1,75 33 38 44 14 99 57 36 44 89 38 42 31 8 19 100 0,5
8-211-015/185L 1,5 M 16 149 2,00 33 38 46 14 99 57 36 45 89 38 40 31 10 24 150 0,7
8-211-025/230L 2,5 M 20 187 2,50 50 54 56 16 142 82 43 74 132 53 70 49 12 30 250 1,7
8-211-040/265L 4,0 M 24 221 3,00 50 54 59 16 143 82 44 74 132 53 67 45 14 36 400 2,0
8-211-050/340L 5,0 M 30 279 3,50 60 65 81 23 170 99 62 80 153 64 67 59 17 46 500 4,3
8-211-080/300L 8,0 M 36 222 4,00 77 85 101 27 225 124 78 112 205 80 97 69 22 55 800 6,9
8-211-100/350L 10,0 M 42 272 4,50 77 85 104 27 225 124 78 113 204 79 94 69 24 65 1000 7,9
8-211-150/350L 15,0 M 42 264 4,50 95 104 112 36 258 158 86 127 229 98 110 98 24 65 1500 13,5
8-211-200/385L 20,0 M 48 295 5,00 95 104 120 36 260 158 90 126 230 99 104 98 27 75 2000 15,5

Date tehnice: YOKE Industrial Corp. Valorile WLL sunt pentru factorul de siguranță indicat de producător.

Punctul de ridicare YOKE 8-211L, cu șurub lung, se rotește 360° și pivotează 90°, iar montajul necesită doar o gaură filetată. Este fabricat din oțel aliat călit și revenit, testat conform EN 1677-1, cu șuruburi cu filet metric. Dimensiunile, sarcina maximă de lucru (WLL) și cuplul de strângere sunt date în tabelul de mai jos.

Caracteristici

  • Se rotește 360° și pivotează 90°.
  • Fabricat din oțel aliat călit și revenit.
  • Testat conform EN 1677-1.
  • Piesele portante sunt supuse controlului 100% cu pulberi magnetice (magnaflux) pentru detectarea fisurilor.
  • Fiecare piesă forjată și șurubul sunt trasabile până la certificatul de încercare.
  • Șuruburile au filet metric.
  • Testat la sarcină de probă de 2,5 × WLL.
  • Rezistență la oboseală: 20.000 de cicluri la 1,5 × WLL.
  • Punctele de ridicare YOKE îndeplinesc sau depășesc cerințele ASME B30.26.
  • Montaj rapid și simplu: este necesară doar o gaură filetată.

ELCAR este reprezentantul oficial YOKE în România. Alege codurile din tabelul de mai sus și trimite cererea de ofertă.

Domenii de activitate

, , , ,

Marcă

YOKE
Sarcină maximă de lucru (WLL)

0,3 – 20 t
Coduri disponibile

11
