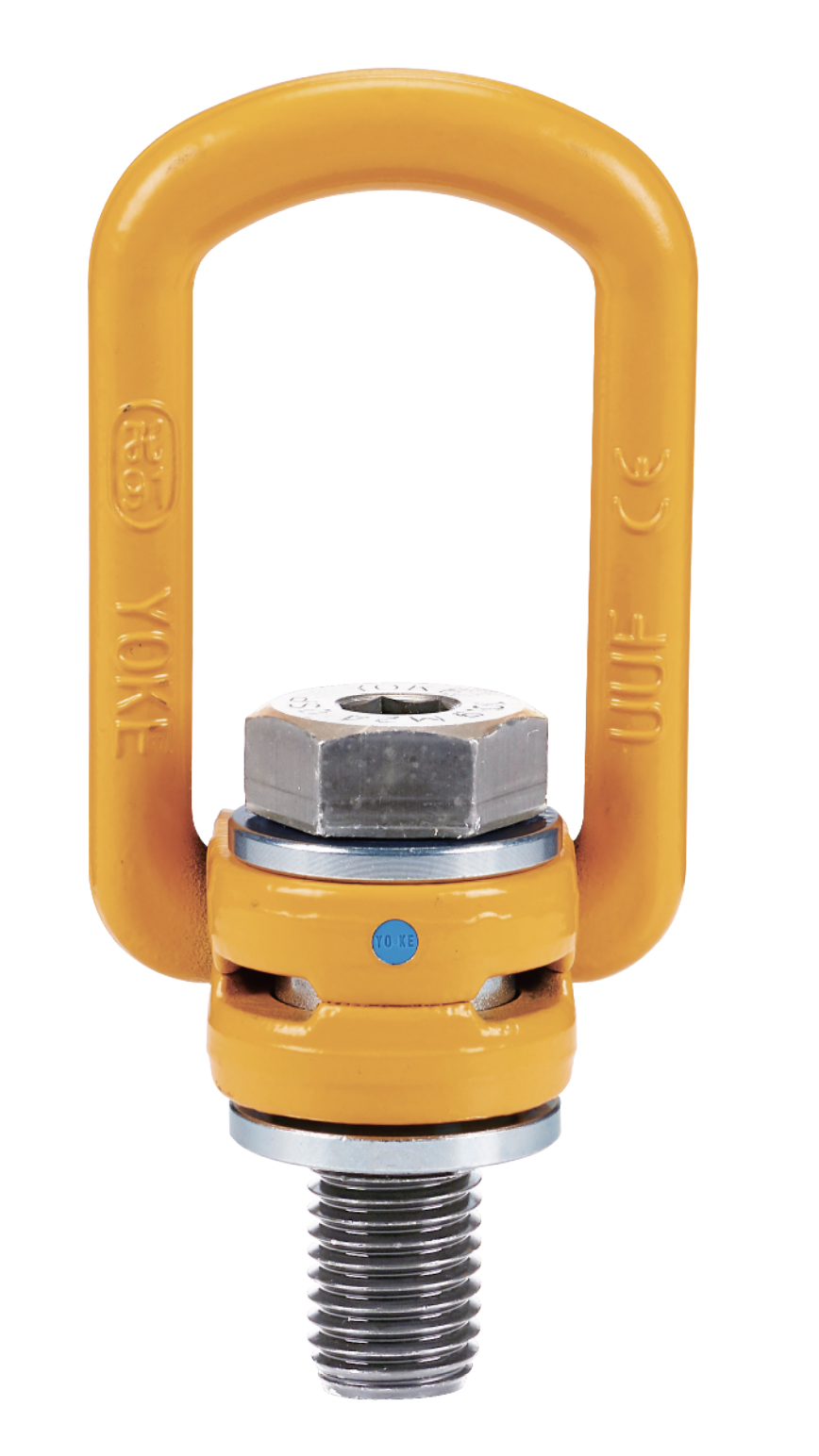

YOKE 8-211 – Punct de ridicare, filet metric
YOKE 8-211 – Punct de ridicare, filet metric
YOKE 8-211 – Punct de ridicare, filet metric
Desen cu cote YOKE 8-211

YOKE 8-211 – Punct de ridicare, filet metric

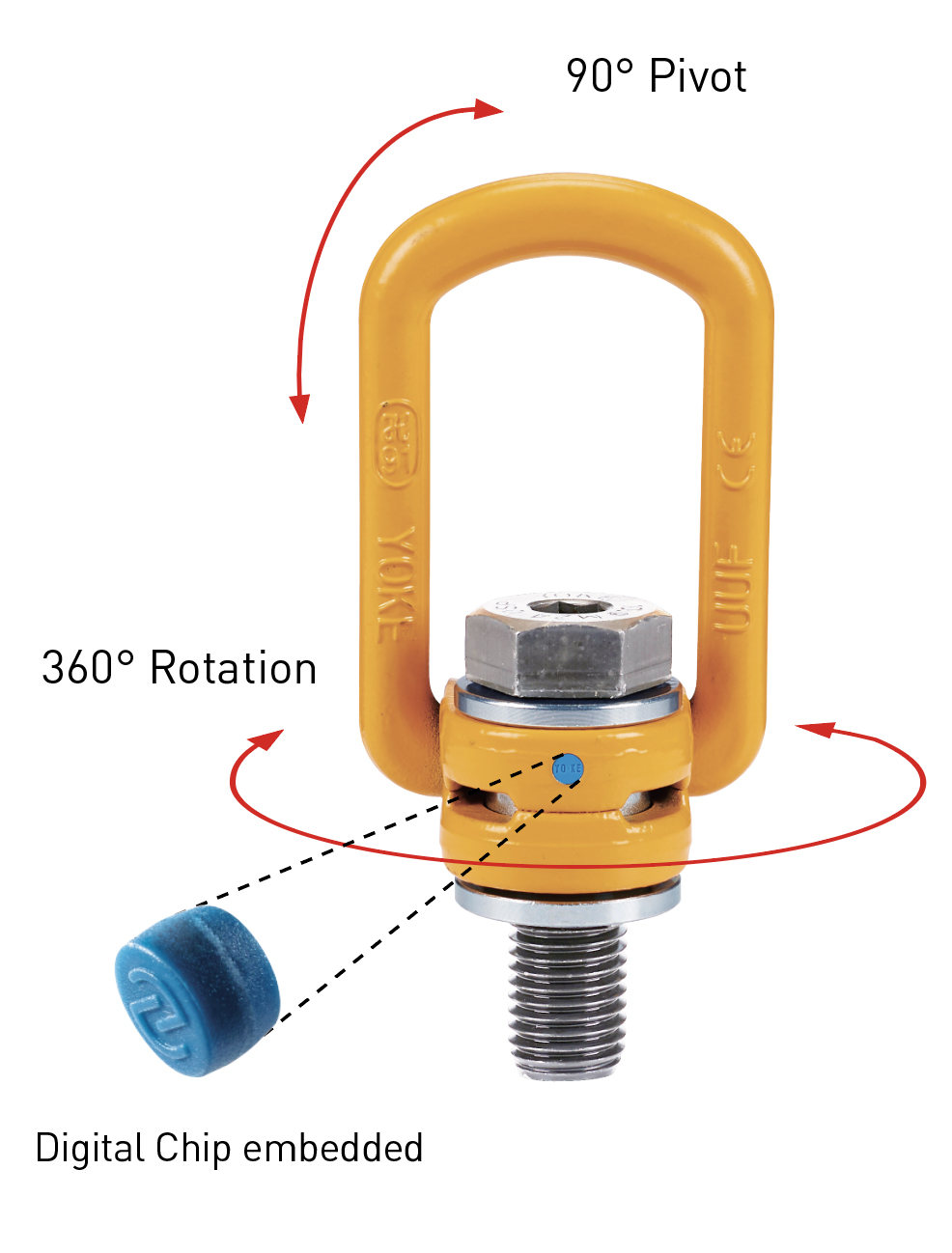

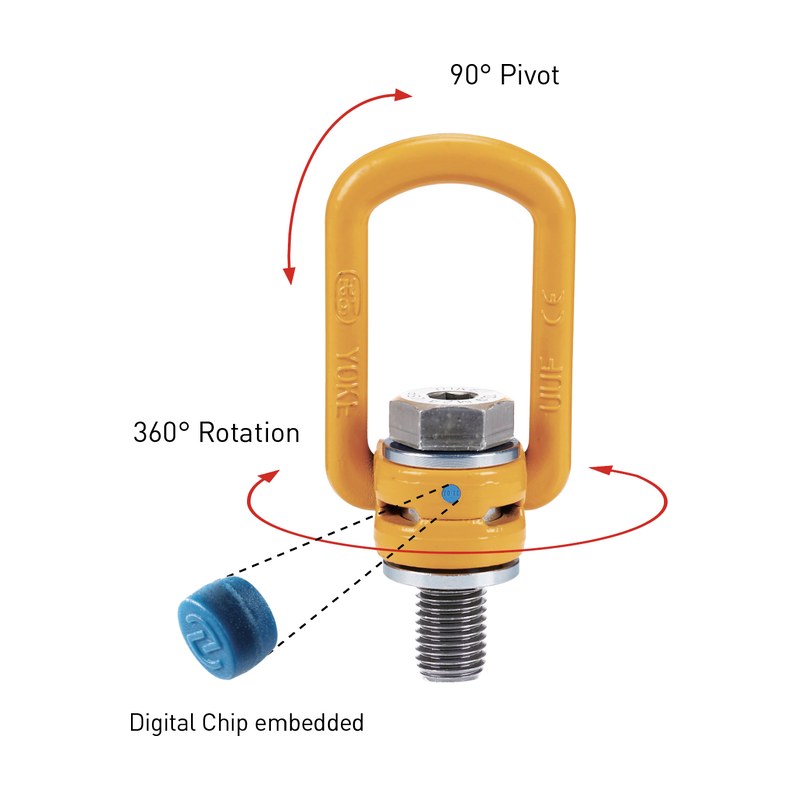

Punct de ridicare cu filet metric, rotativ 360° și pivotant 90°, montat într-o gaură filetată. Certificat DGUV GS-HM-36, testat conform EN 1677-1.

Reprezentant oficial în România

15 coduri disponibile · WLL 0,3–20 t

Alege codul din tabel

Bifează în tabel codurile și cantitățile dorite, apoi trimite cererea de ofertă.

Cere oferta
SKU: 8-211 Categorii: ,

Coduri și dimensiuni – YOKE 8-211

Bifează codurile dorite, alege cantitatea și adaugă-le la cererea de ofertă.

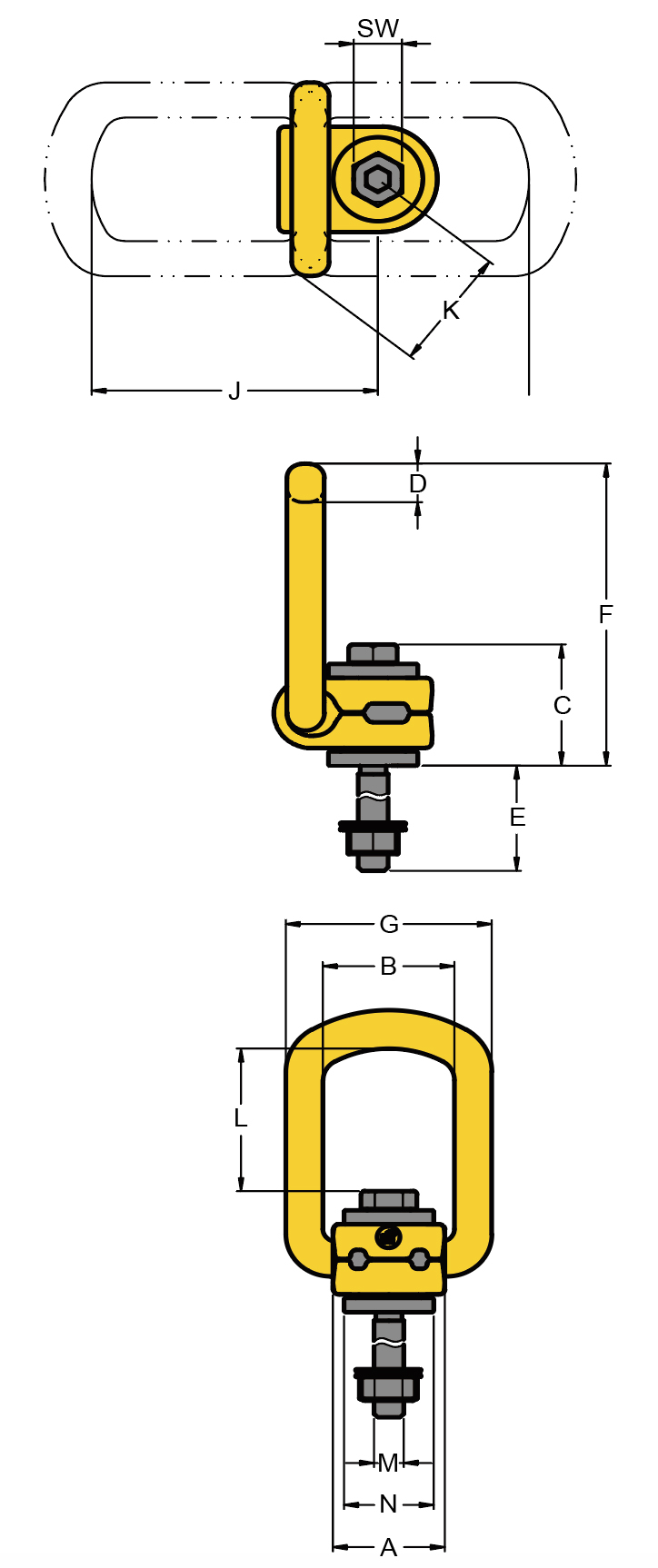

Desen cu cote YOKE 8-211
Cotele A, B, D… din tabel, în mm
Alege Cod articol Sarcină max. de lucru Filet Dimensiuni (mm) Cuplu de strângere Greutate Cant.
t M E Pas DIN 13 A B C D F G H I J K L N S SW Nm kg
8-211-003 0,3 M 8 12 1,25 30 35 35 11 86 55 29 41 77 34 41 24 6 13 30 0,3
8-211-006 0,6 M 10 15 1,50 30 35 36 11 86 55 29 41 77 34 40 24 6 17 60 0,4
8-211-010 1,0 M 12 18 1,75 33 38 44 14 99 57 36 45 89 38 42 31 1/7 1/18 100 0,5
8-211-012 1,2 M 14 21 2,00 33 38 45 14 99 57 36 45 89 38 40 31 1/9 22 120 0,5
8-211-015 1,5 M 16 24 2,00 33 38 46 14 99 57 36 45 89 38 40 31 1/9 24 150 0,6
8-211-020 2,0 M 18 27 2,50 50 54 57 16 143 82 44 74 132 53 70 45 1/11 30 200 1,3
8-211-025 2,5 M 20 30 2,50 50 54 56 16 143 82 44 74 132 53 70 49 1/11 30 250 1,6
8-211-040 4,0 M 24 36 3,00 50 54 59 16 143 82 44 74 132 53 67 45 1/13 36 400 1,9
8-211-042 4,0 M 27 38 3,00 60 65 79 23 171 99 62 80 153 64 69 59 17 41 400 2,9
8-211-050 5,0 M 30 49 3,50 60 65 81 23 171 99 62 80 153 64 67 59 17 46 500 3,1
8-211-070 7,0 M 36 56 4,00 60 65 75 23 171 99 58 80 153 64 74 59 22 55 700 3,1
8-211-080 8,0 M 36 62 4,00 77 85 101 27 225 124 78 112 205 80 97 69 22 55 800 5,9
8-211-100 10,0 M 42 72 4,50 77 85 104 27 225 124 78 112 205 80 94 69 24 65 1000 6,3
8-211-150 15,0 M 42 63 4,50 95 104 112 36 258 158 86 126 230 99 110 98 24 65 1500 10,9
8-211-200 20,0 M 48 72 5,00 95 104 120 36 260 158 90 126 230 99 104 98 27 75 2000 12,1

Date tehnice: YOKE Industrial Corp. Valorile WLL sunt pentru factorul de siguranță indicat de producător.

Punctul de ridicare YOKE 8-211 se rotește 360° și pivotează 90°, iar montajul necesită doar o gaură filetată. Este fabricat din oțel aliat călit și revenit, testat conform EN 1677-1 și certificat DGUV GS-HM-36. Varianta cu filet metric este 8-211; există și varianta imperială 8-212, cu filet în țoli. Dimensiunile, sarcina maximă de lucru (WLL) și cuplul de strângere sunt date în tabelul de mai jos.

Caracteristici

  • Se rotește 360° și pivotează 90°.
  • Fabricat din oțel aliat călit și revenit.
  • Testat conform EN 1677-1.
  • Certificat DGUV GS-HM-36.
  • Piesele portante sunt supuse controlului 100% cu pulberi magnetice (magnaflux) pentru detectarea fisurilor.
  • Fiecare piesă forjată și șurubul sunt trasabile până la certificatul de încercare.
  • Șuruburile au filet metric.
  • Testat la sarcină de probă de 2,5 × WLL.
  • Rezistență la oboseală: 20.000 de cicluri la 1,5 × WLL.
  • Punctele de ridicare YOKE îndeplinesc sau depășesc cerințele ASME B30.26.
  • Montaj rapid și simplu: este necesară doar o gaură filetată.

ELCAR este reprezentantul oficial YOKE în România. Alege codurile din tabelul de mai sus și trimite cererea de ofertă.
