YOKE X-006 – Ansamblu inel principal cu inele secundare, grad 100, factor 4:1

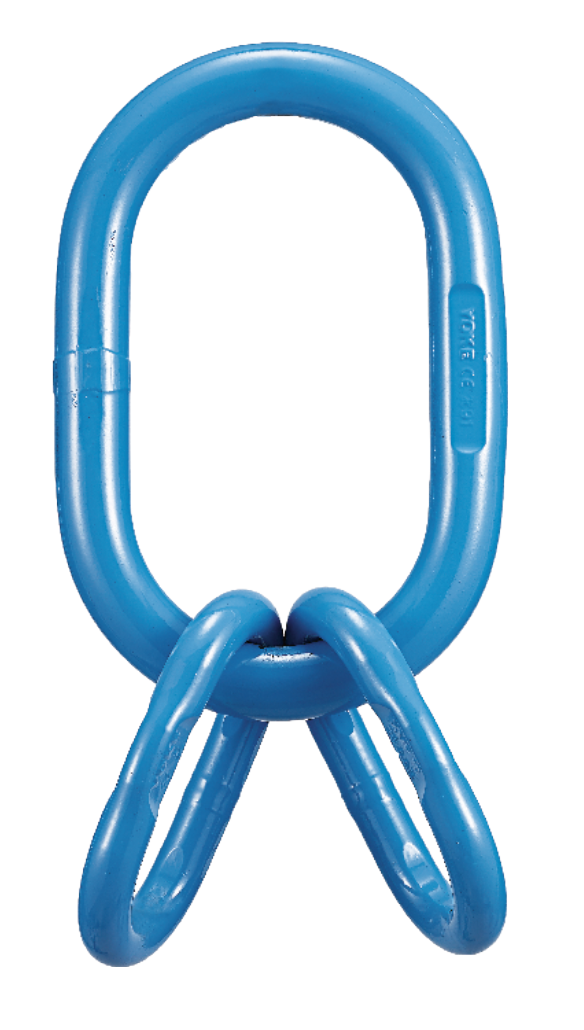

Ansamblu inel principal sudat cu inele secundare, grad 100, pentru elinge de lanț, de cablu și de chingă cu 3–4 ramuri. Factor de siguranță 4:1.

Reprezentant oficial în România

7 coduri disponibile · WLL 4,2–40 t

Alege codul din tabel

Bifează în tabel codurile și cantitățile dorite, apoi trimite cererea de ofertă.

Cere oferta
SKU: X-006 Categorii: ,

Coduri și dimensiuni – YOKE X-006

Bifează codurile dorite, alege cantitatea și adaugă-le la cererea de ofertă.

Desen cu cote YOKE X-006
Cotele A, B, D… din tabel, în mm
Alege Cod articol Asamblat cu Lanț G100 WLL la β 0–45° Sarcină de probă Cârlig simplu DIN 15401 nr. Dimensiuni (mm) Cant.
3 și 4 ramuri t kN A a B b D
X-006-19 BD-19 +2 DD-13 6 4,2 103 5 135 135 135 135 19
X-006-22 BD-22 +2 DD-16 7 / 8 8,2 201 6 160 160 160 160 22
X-006-28 BD-28 +2 DD-19 10 10,7 262 8 180 180 180 180 28
X-006-32 BD-32 +2 DD-22 13 15,7 385 10 200 200 200 200 32
X-006-36 BD-36 +2 DD-28 16 22,2 544 16 260 260 260 260 36
X-006-50 BD-50 +2 DD-32 20 34,1 835 32 300 300 300 300 50
X-006-501 BD-50 +2 DD-36 22 40 980 32 300 300 300 300 50

Date tehnice: YOKE Industrial Corp. Valorile WLL sunt pentru factorul de siguranță indicat de producător.

Ansamblul X-006 reunește un inel principal sudat cu două inele secundare (de exemplu BD-19 cu 2 × DD-13) și se folosește la elingile de lanț, de cablu și de chingă cu 3–4 ramuri. Este realizat din oțel aliat călit și revenit, conform ASTM A952/A952M, ASME B30.9, ASME B30.26, EN 1677-4 și OSHA 1910.184, cu factor de siguranță 4:1. Acoperă sarcini maxime de lucru (WLL) de 4,2–40 t, la unghi β de 0–45°, pentru lanț grad 100 de 6–22 mm; varianta X-007 are factor de siguranță 5:1 și certificare DGUV.

Caracteristici

  • Oțel aliat călit și revenit.
  • Sarcină maximă de lucru (WLL) cu cel puțin 25% mai mare decât la produsele G80 tradiționale.
  • Fabricație conform ASTM A952/A952M, ASME B30.9, ASME B30.26, EN 1677-4 și OSHA 1910.184.
  • Testare la sarcină de probă de 2,5 × WLL, cu certificat pentru fiecare lot fabricat.
  • Factor de siguranță 4:1.
  • Rezistență la oboseală: 20.000 de cicluri la 1,5 × WLL.
  • Temperatură de revenire: minimum 400 °C.
  • Inel principal sudat, destinat elingilor de lanț, de cablu și de chingă cu 3–4 ramuri.
  • Fiecare produs este marcat cu număr de lot, legat de certificatul de încercare, cu trasabilitate completă până la materia primă.

ELCAR este reprezentantul oficial YOKE în România. Alege codurile din tabelul de mai sus și trimite cererea de ofertă.

Domenii de activitate

, , , ,

Categorie

Marcă

YOKE
Sarcină maximă de lucru (WLL)

4,2 – 40 t
Diametru lanț

6 – 22 mm
Coduri disponibile

7
