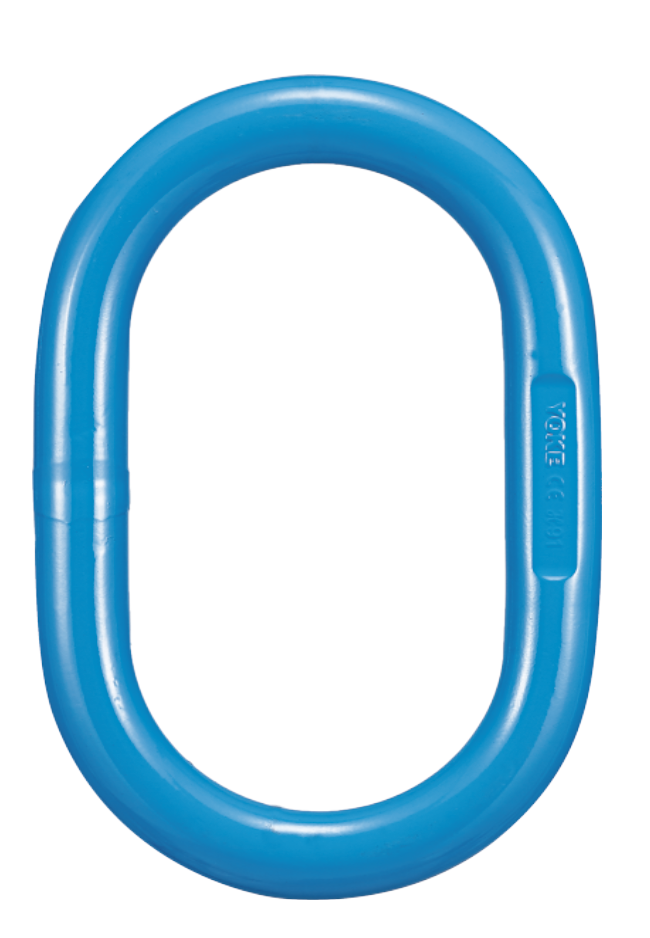

YOKE X-002 – Inel principal sudat, grad 100
YOKE X-002 – Inel principal sudat, grad 100
Desen cu cote YOKE X-002

YOKE X-002 – Inel principal sudat, grad 100

Inel principal sudat, grad 100, pentru elinge de lanț, de cablu și de chingă cu 1–2 ramuri. Factor de siguranță 4:1.

Reprezentant oficial în România

9 coduri disponibile · WLL 2,8–45 t

Alege codul din tabel

Bifează în tabel codurile și cantitățile dorite, apoi trimite cererea de ofertă.

Cere oferta
SKU: X-002 Categorii: ,

Coduri și dimensiuni – YOKE X-002

Bifează codurile dorite, alege cantitatea și adaugă-le la cererea de ofertă.

Desen cu cote YOKE X-002
Cotele A, B, D… din tabel, în mm
Alege Cod articol Cod Lanț G100 WLL la β 0–45° Sarcină de probă Cârlig simplu DIN 15401 nr. Dimensiuni (mm) Cant.
1 ram 2 ramuri t kN A B D
X-002-13 BD-13 7 / 8 6 2,8 69 2,5 110 60 13
X-002-16 BD-16 10 7 / 8 4 98 2,5 110 60 16
X-002-19 BD-19 13 10 6,7 164 5 135 75 19
X-002-22 BD-22 13 10 8,5 208 6 160 90 22
X-002-28 BD-28 16 13 11,5 282 8 180 100 28
X-002-32 BD-32 20 16 17 417 10 200 110 32
X-002-36 BD-36 22 20 25,1 615 16 260 140 36
X-002-45 BD-45 26 22 38,3 938 25 300 180 45
X-002-50 BD-50 32 26 45 1103 32 300 200 50

Date tehnice: YOKE Industrial Corp. Valorile WLL sunt pentru factorul de siguranță indicat de producător.

Inelul principal sudat X-002 este elementul de suspendare pentru elingile de lanț, de cablu și de chingă cu 1–2 ramuri. Se fabrică din oțel aliat călit și revenit, conform ASTM A952/A952M, ASME B30.9, ASME B30.26, EN 1677-4 și OSHA 1910.184, cu factor de siguranță 4:1. Acoperă sarcini maxime de lucru (WLL) de 2,8–45 t, la unghi β de 0–45°, pentru lanț grad 100 de 6–32 mm, iar fiecare inel este marcat cu număr de lot legat de certificatul de încercare.

Caracteristici

  • Oțel aliat călit și revenit.
  • Sarcină maximă de lucru (WLL) cu cel puțin 25% mai mare decât la produsele G80 tradiționale.
  • Fabricație conform ASTM A952/A952M, ASME B30.9, ASME B30.26, EN 1677-4 și OSHA 1910.184.
  • Testare la sarcină de probă de 2,5 × WLL, cu certificat pentru fiecare lot fabricat.
  • Factor de siguranță 4:1.
  • Rezistență la oboseală: 20.000 de cicluri la 1,5 × WLL.
  • Temperatură de revenire: minimum 400 °C.
  • Inel principal sudat, destinat elingilor de lanț, de cablu și de chingă cu 1–2 ramuri.
  • Fiecare produs este marcat cu număr de lot, legat de certificatul de încercare.

ELCAR este reprezentantul oficial YOKE în România. Alege codurile din tabelul de mai sus și trimite cererea de ofertă.

Domenii de activitate

, , , ,

Categorie

Marcă

YOKE
Sarcină maximă de lucru (WLL)

2,8 – 45 t
Diametru lanț

7 – 32 mm
Coduri disponibile

9
