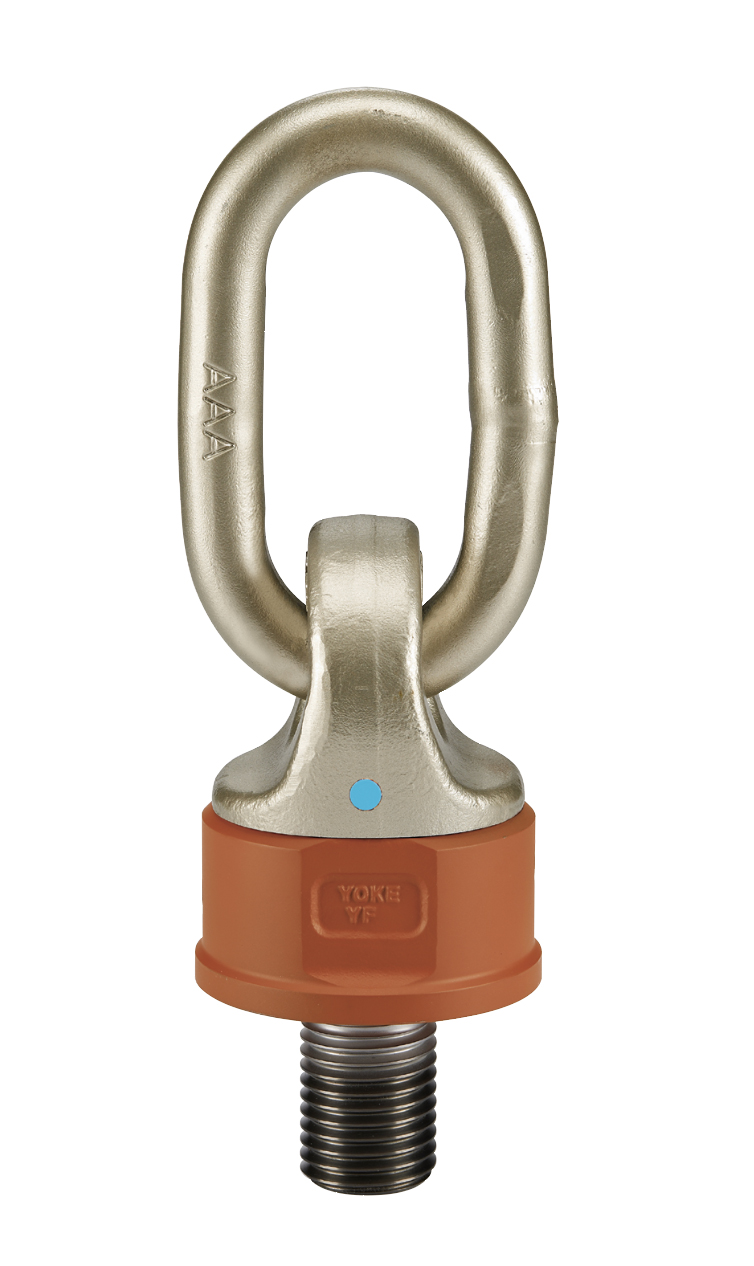

Punct de ridicare rotativ cu rulment cu bile, din oțel aliat forjat, cu certificat DNV-ST-0378 (offshore). Pivotează până la 230° și se rotește 360°.

Reprezentant oficial în România

13 coduri disponibile · WLL 0,4–20 t

Alege codul din tabel

Bifează în tabel codurile și cantitățile dorite, apoi trimite cererea de ofertă.

Cere oferta
SKU: DA-271 Categorii: ,

Coduri și dimensiuni – YOKE DA-271

Bifează codurile dorite, alege cantitatea și adaugă-le la cererea de ofertă.

Desen cu cote YOKE DA-271
Cotele A, B, D… din tabel, în mm
Alege Cod articol Sarcină max. de lucru Filet Dimensiuni (mm) Cuplu de strângere Greutate Cant.
t M E Pas DIN 13 A B C D F G K Nm kg
DA-271-003 0,4 M8 12 1,25 29 32 40 8 72 35 30 10 0,2
DA-271-004 0,6 M10 15 1,50 29 32 40 8 72 35 30 10 0,2
DA-271-006 0,7 M12 18 1,75 35 50 45 10 95 40 36 10 0,3
DA-271-013 1,5 M16 24 2,00 36 50 54 13 104 46 41 30 0,5
DA-271-020 2,5 M20 30 2,50 36 54 68 13 122 62 55 70 1,0
DA-271-035 4,0 M24 36 3,00 41 66 88 19 154 78 70 150 2,2
DA-271-060 6,0 M30 45 3,50 50 86 120 22 206 90 80 350 4,5
DA-271-080 10,0 M36 54 4,00 50 86 120 22 206 90 80 410 4,6
DA-271-120 13,0 M42 63 4,50 67 110 122 25 235 98 84 550 5,5
DA-271-130 14,0 M48 72 5,00 67 110 122 25 235 98 84 550 6,1
DA-271-140 20,0 M52 78 5,00 72 120 150 32 270 120 94 750 10,5
DA-271-160 20,0 M56 84 5,50 72 120 150 32 270 120 94 800 10,7
DA-271-161 20,0 M64 96 6,00 72 120 150 32 270 120 94 800 11,6

Date tehnice: YOKE Industrial Corp. Valorile WLL sunt pentru factorul de siguranță indicat de producător.

Punctul de ridicare rotativ DA-271 (varianta metrică; varianta în țoli este DA-272) pivotează până la 230° și se rotește 360°, datorită construcției cu rulment cu bile. Este realizat din oțel aliat forjat, călit și revenit, testat conform DNV-ST-0378, EN 1677-1 și EN 1677-4, cu certificat DNV-ST-0378 (offshore) și factor de siguranță 4:1. Corpul forjat în formă hexagonală permite montarea și demontarea ușoară, iar șuruburile au filet metric.

Caracteristici

  • Pivotează până la 230° și se rotește 360°, datorită construcției cu rulment cu bile.
  • Oțel aliat forjat, călit și revenit.
  • Fabricație și testare conform DNV-ST-0378, EN 1677-1 și EN 1677-4.
  • Certificare conform DNV-ST-0378.
  • Fiecare piesă forjată poartă un cod de trasabilitate legat de certificatul de încercare.
  • Șuruburile au filet metric.
  • Factor de siguranță 4:1.
  • Testare la sarcină de probă de 2,5 × WLL.
  • Rezistență la oboseală: 20.000 de cicluri la 1,5 × WLL.
  • Control 100% cu pulberi magnetice (magnaflux) pentru detectarea fisurilor, pe fiecare lot.
  • Punctele de ridicare YOKE îndeplinesc sau depășesc cerințele ASME B30.26.
  • Se montează și se demontează ușor datorită corpului forjat în formă hexagonală.
  • Se poate roti sub sarcină. La sarcina maximă, nu rotiți continuu punctul de ridicare când tracțiunea se face la 90°.
