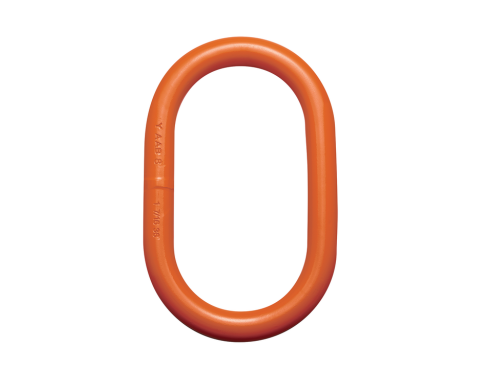

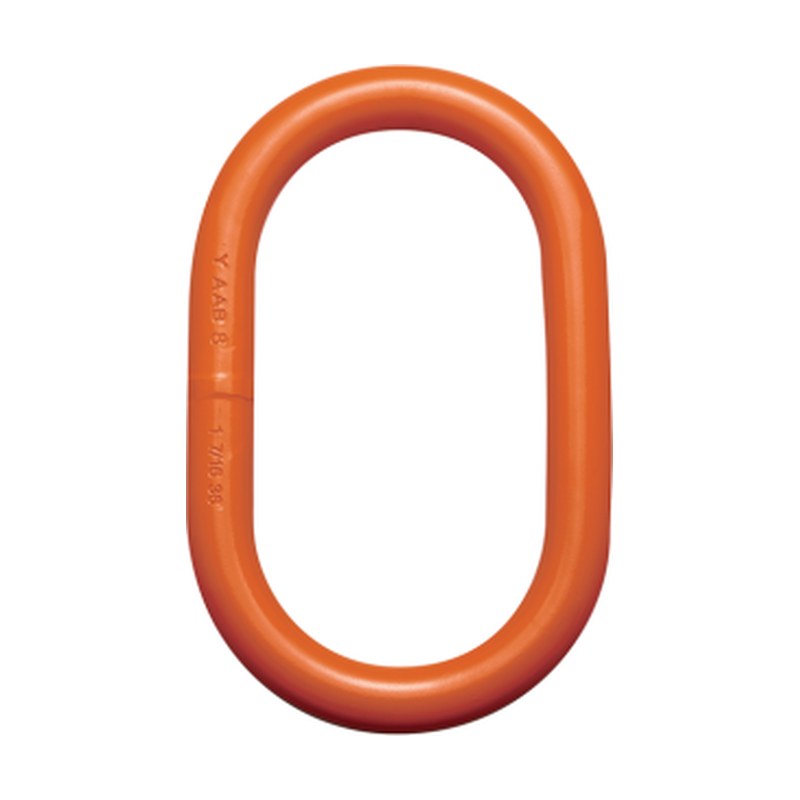

YOKE DA-001 – Inel principal sudat, certificat DNV (offshore)
YOKE DA-001 – Inel principal sudat, certificat DNV (offshore)
Desen cu cote YOKE DA-001

YOKE DA-001 – Inel principal sudat, certificat DNV (offshore)

Inel principal sudat cu certificat DNV (offshore), din oțel aliat călit și revenit, cu factor de siguranță 5:1 și sarcină maximă de lucru de 2,8–45 t.

Reprezentant oficial în România

11 coduri disponibile · WLL 2,8–45 t

Alege codul din tabel

Bifează în tabel codurile și cantitățile dorite, apoi trimite cererea de ofertă.

Cere oferta
SKU: DA-001 Categorii: ,

Coduri și dimensiuni – YOKE DA-001

Bifează codurile dorite, alege cantitatea și adaugă-le la cererea de ofertă.

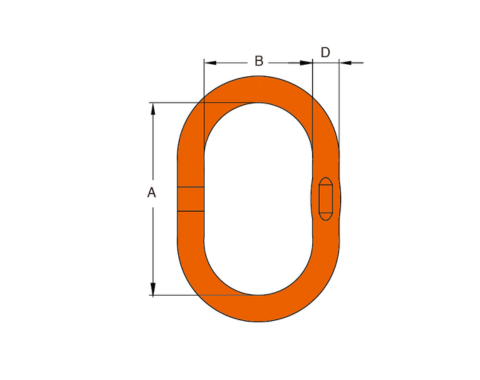

Desen cu cote YOKE DA-001
Cotele A, B, D… din tabel, în mm
Alege Cod articol Cod WLL la β 0–45° Cârlig simplu DIN 15401 nr. Dimensiuni (mm) Cant.
t A B D
DA-001-13 FD-13 2,8 2,5 120 60 13
DA-001-16 FD-16 4 6 160 90 16
DA-001-19 FD-19 6,7 6 160 90 19
DA-001-22 FD-22 8,9 8 180 100 22
DA-001-25 FD-25 11,5 10 210 115 25
DA-001-28 FD-28 13 16 275 145 28
DA-001-32 FD-32 17,1 16 275 145 32
DA-001-36 FD-36 24 20 285 155 36
DA-001-40 FD-40 28,1 20 300 160 40
DA-001-45 FD-45 38,3 25 340 180 45
DA-001-50 FD-50 45 32 350 195 50

Date tehnice: YOKE Industrial Corp. Valorile WLL sunt pentru factorul de siguranță indicat de producător.

DA-001 este un inel principal sudat cu certificat DNV (offshore), realizat din oțel aliat sudat, călit și revenit. Este testat și fabricat conform DNV-ST-E271, DNV-ST-E273 și EN 1677-4, cu factor de siguranță 5:1, și acoperă sarcini maxime de lucru (WLL) de 2,8–45 t, la unghi β de 0–45°. Reziliența este verificată prin încercare Charpy: 42 J la -40 °C în secțiunea curentă și 27 J la -40 °C în zona sudurii.

Caracteristici

  • Oțel aliat sudat, călit și revenit.
  • Fabricație și testare conform DNV-ST-E271, DNV-ST-E273 și EN 1677-4.
  • Încercare de reziliență Charpy conform DNV-ST-E271.
  • Certificare conform DNV-ST-E271 și DNV-ST-E273.
  • Factor de siguranță 5:1.
  • Testare la sarcină de probă de 2,5 × sarcina maximă de lucru (WLL).
  • Rezistență la oboseală: 20.000 de cicluri la 1,5 × sarcina maximă de lucru (WLL).
  • Control 100% cu pulberi magnetice (magnaflux) pentru detectarea fisurilor, pe fiecare lot.
  • Încercare Charpy: 42 J (31 ft-lb) la -40 °C (-40 °F) în secțiunea curentă.
  • Încercare Charpy: 27 J (20 ft-lb) la -40 °C (-40 °F) în zona sudurii.

ELCAR este reprezentantul oficial YOKE în România. Alege codurile din tabelul de mai sus și trimite cererea de ofertă.

Domenii de activitate

, , , , ,

Marcă

YOKE
Sarcină maximă de lucru (WLL)

2,8 – 45 t
Coduri disponibile

11
Certificare

DNV-ST-0378
