Inel de ridicare Key Eye Point, rotativ 360° și orientabil după direcția sarcinii. Filet metric, certificat DGUV GS-OA 15-04, EN 1677-1.

Reprezentant oficial în România

13 coduri disponibile · WLL 0,1–18 t

Alege codul din tabel

Bifează în tabel codurile și cantitățile dorite, apoi trimite cererea de ofertă.

Cere oferta
SKU: 8-291K Categorii: ,

Coduri și dimensiuni – YOKE 8-291K

Bifează codurile dorite, alege cantitatea și adaugă-le la cererea de ofertă.

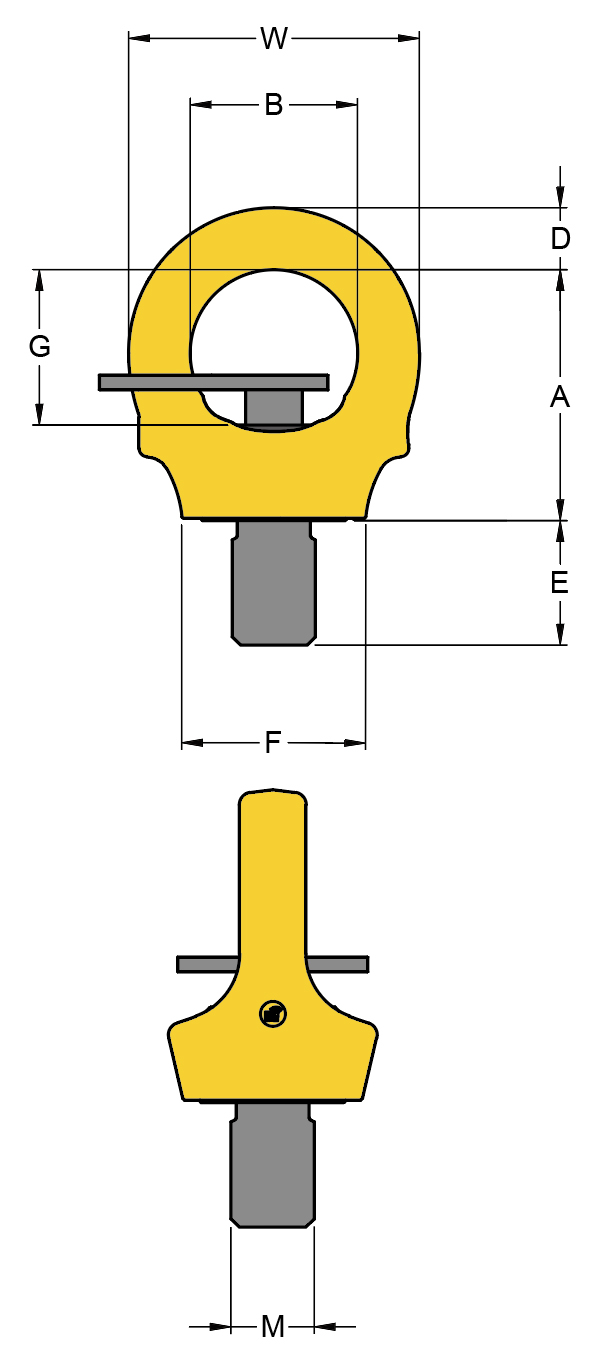

Desen cu cote YOKE 8-291K
Cotele A, B, D… din tabel, în mm
Alege Cod articol Sarcină max. de lucru Filet Dimensiuni (mm) Cuplu de strângere Greutate Cant.
t M E Pas DIN 13 A B C D F G H J S W Nm kg
8-291K-001 0,1 M6 9 1,0 30 20 7 7 23 19 4 33 6 34 5 0,1
8-291K-003 0,3 M 8 12 1,3 38 25 9 9 25 24 6 41 6 44 10 0,1
8-291K-004 0,4 M 10 15 1,5 38 25 9 9 25 24 6 41 6 44 10 0,1
8-291K-007 0,8 M 12 18 1,8 45 30 10 11 33 30 9 47 8 52 10 0,2
8-291K-015 1,5 M 16 24 2,0 52 35 14 13 35 34 11 56 10 61 30 0,4
8-291K-023 2,3 M 20 30 2,5 60 40 16 15 44 37 15 65 12 70 70 0,6
8-291K-032 3,2 M 24 36 3,0 72 49 19 18 53 47 19 78 14 84 150 1,1
8-291K-045 4,5 M 30 45 3,5 91 61 24 22 62 59 23 95 17 105 350 2,1
8-291K-070 7,0 M 36 54 4,0 110 73 29 27 76 72 31 114 22 126 410 3,7
8-291K-090 9,0 M 42 63 4,5 128 83 34 32 89 81 38 132 24 147 550 5,8
8-291K-120 12,0 M 48 72 5,0 145 95 38 37 105 94 44 150 27 168 550 8,6
8-291K-140 16,0 M 56 84 5,5 148 102 40 43 124 92 49 166 27 178 800 11
8-291K-150 18,0 M 64 96 6,0 148 102 40 43 124 92 49 166 27 178 800 11,8

Date tehnice: YOKE Industrial Corp. Valorile WLL sunt pentru factorul de siguranță indicat de producător.

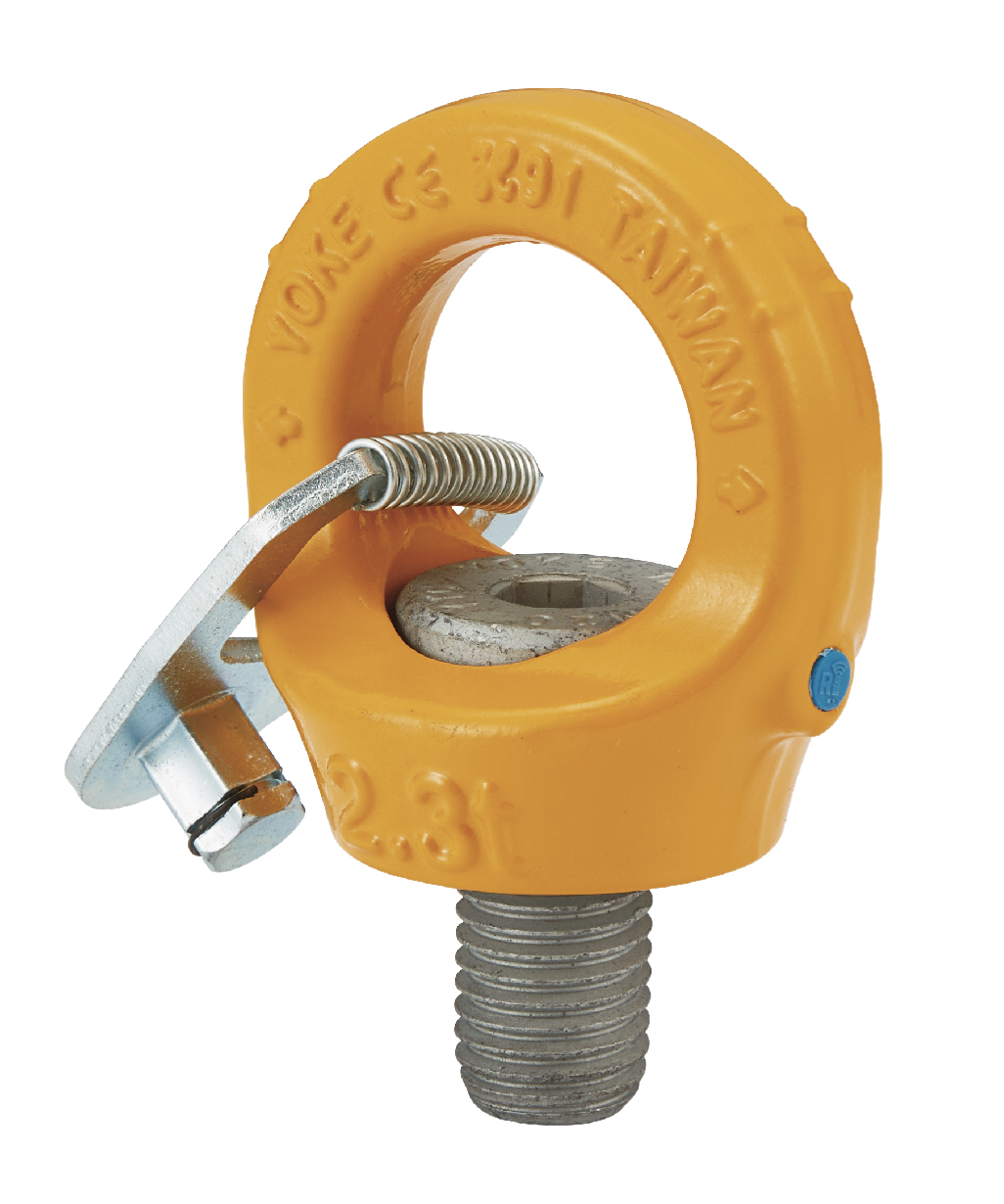

Inelul de ridicare YOKE Key Eye Point 8-291K se rotește 360° și se orientează după direcția sarcinii, iar montajul necesită doar o gaură filetată. Este fabricat din oțel aliat călit și revenit, testat conform EN 1677-1 și certificat DGUV GS-OA 15-04, cu șuruburi cu filet metric. Varianta metrică este 8-291K; există și varianta imperială 8-292K. Dimensiunile, sarcina maximă de lucru (WLL) și cuplul de strângere sunt date în tabelul de mai jos.

Caracteristici

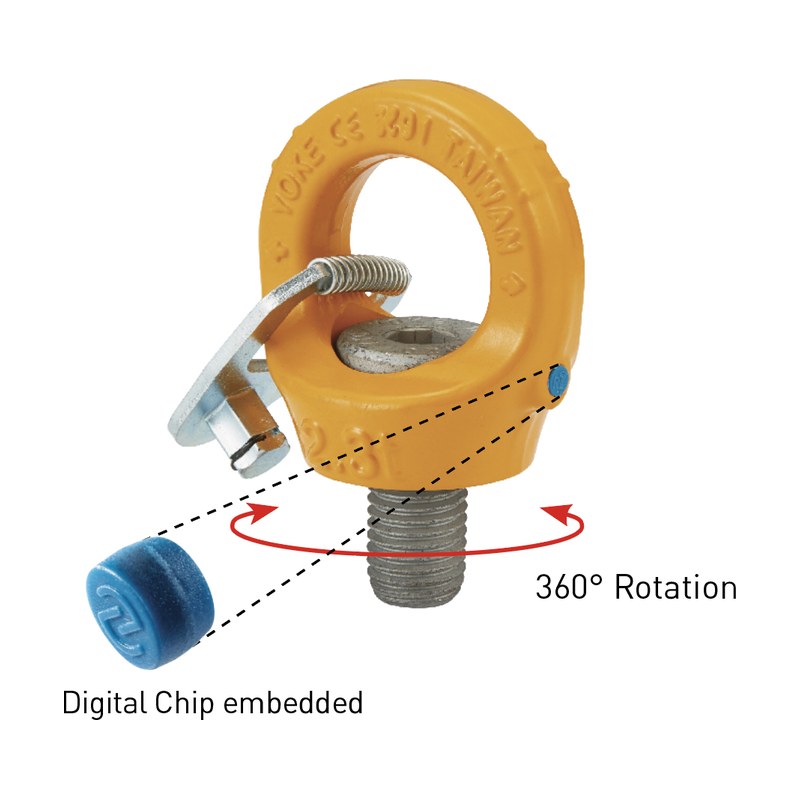

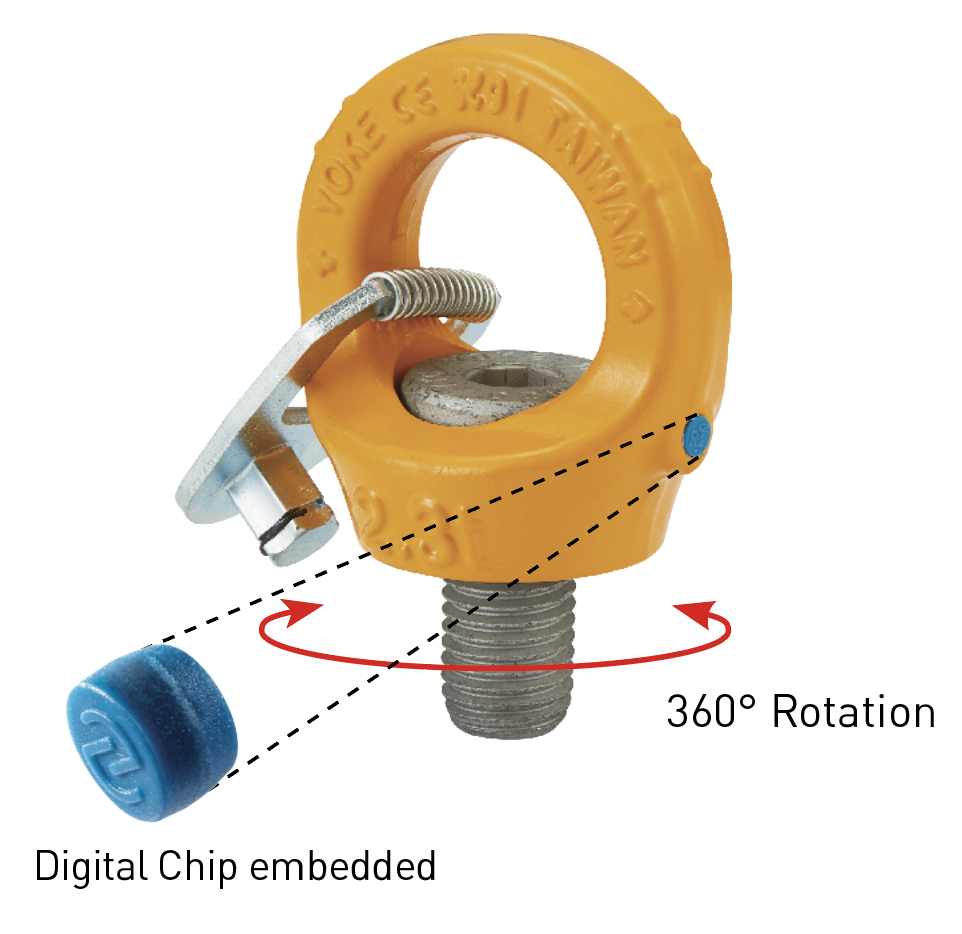

  • Se rotește 360° și se orientează după direcția sarcinii.
  • Fabricat din oțel aliat călit și revenit.
  • Testat conform EN 1677-1.
  • Certificat DGUV GS-OA 15-04.
  • Piesele portante sunt supuse controlului 100% cu pulberi magnetice (magnaflux) pentru detectarea fisurilor.
  • Fiecare piesă forjată și șurubul sunt trasabile până la certificatul de încercare.
  • Șuruburile au filet metric.
  • Testat la sarcină de probă de 2,5 × WLL.
  • Rezistență la oboseală: 20.000 de cicluri la 1,5 × WLL.
  • Punctele de ridicare YOKE îndeplinesc sau depășesc cerințele ASME B30.26.
  • Montaj rapid și simplu: este necesară doar o gaură filetată.

ELCAR este reprezentantul oficial YOKE în România. Alege codurile din tabelul de mai sus și trimite cererea de ofertă.

Domenii de activitate

, , , ,

Marcă

YOKE
Sarcină maximă de lucru (WLL)

0,1 – 18 t
Coduri disponibile

13
