YOKE 8-273 – Punct de ridicare rotativ, cu șurub lung

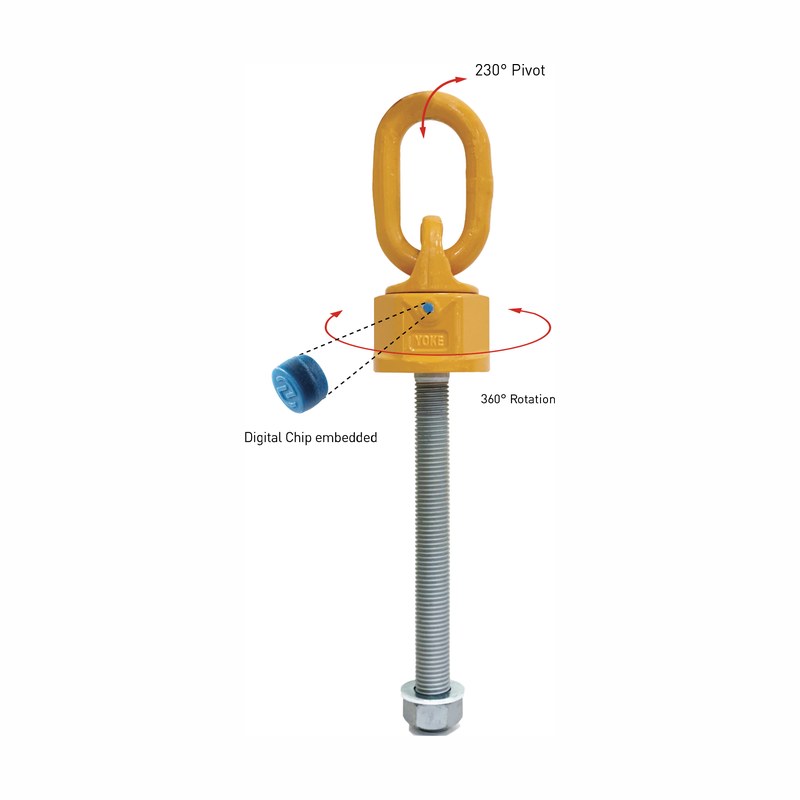

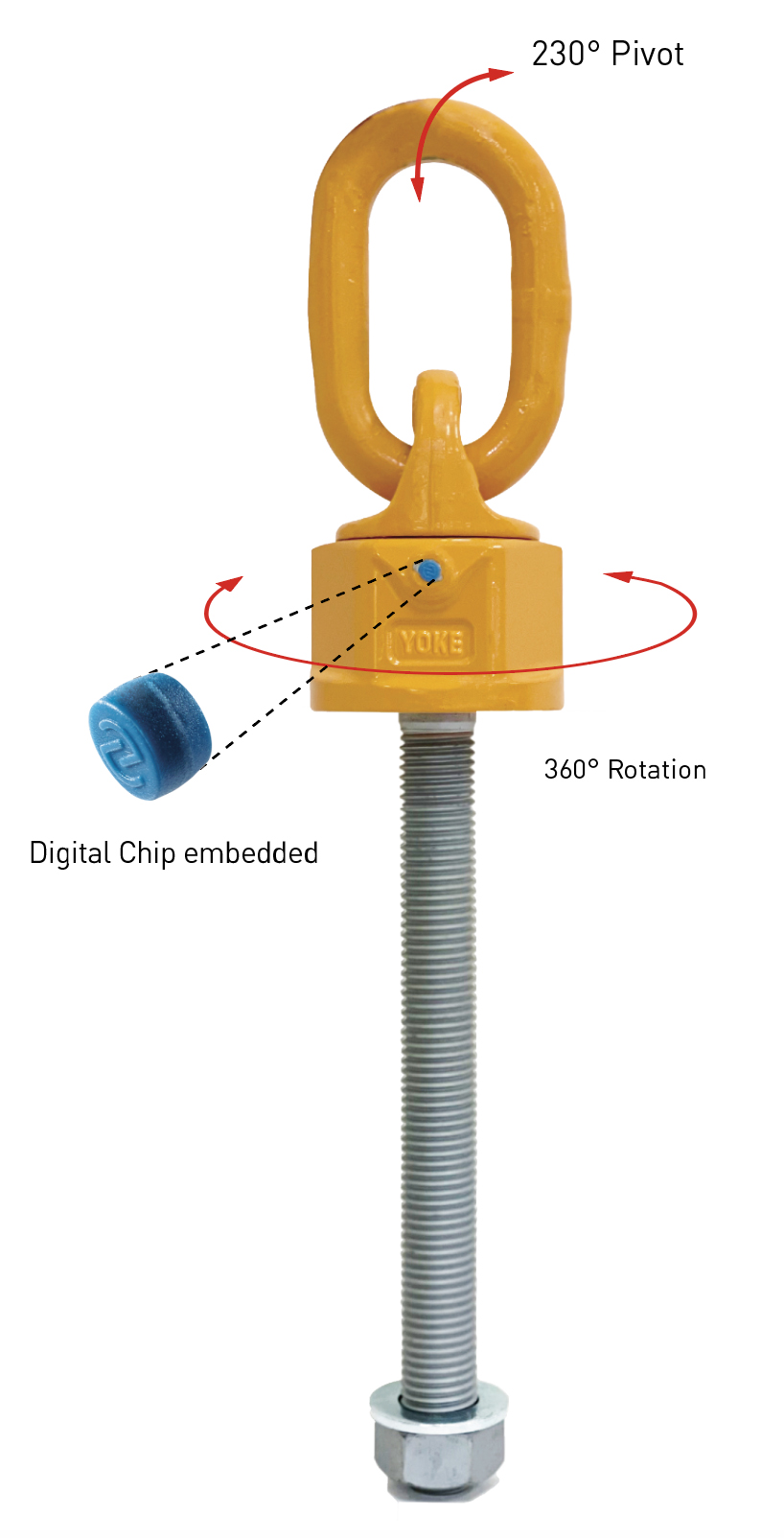

Punct de ridicare rotativ cu șurub lung și rulment cu bile: pivotează până la 230° și se rotește 360°. Testat conform EN 1677-1 și EN 1677-4.

Reprezentant oficial în România

7 coduri disponibile · WLL 0,3–5 t

Alege codul din tabel

Bifează în tabel codurile și cantitățile dorite, apoi trimite cererea de ofertă.

Cere oferta
SKU: 8-273 Categorii: ,

Coduri și dimensiuni – YOKE 8-273

Bifează codurile dorite, alege cantitatea și adaugă-le la cererea de ofertă.

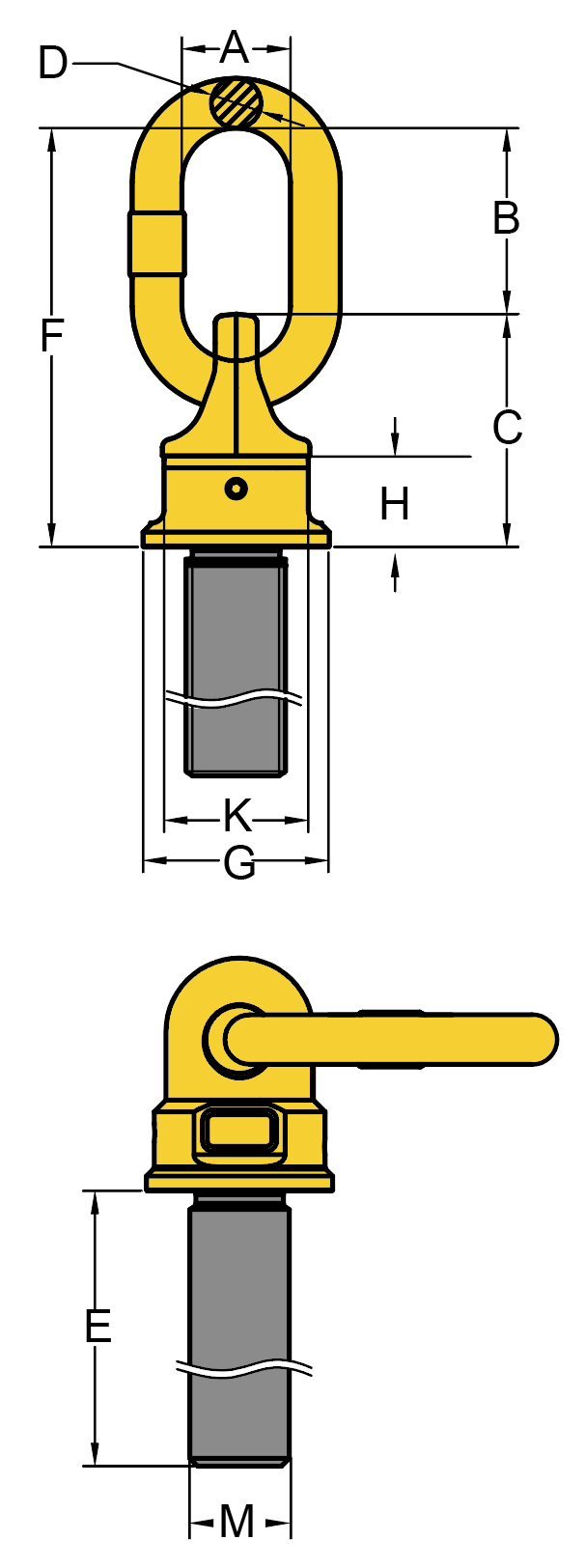

Desen cu cote YOKE 8-273
Cotele A, B, D… din tabel, în mm
Alege Cod articol Sarcină max. de lucru Filet Dimensiuni (mm) Cuplu de strângere Greutate Cant.
t M E Pas DIN 13 A B C D F G H K Nm kg
8-273-003-108L 0,3 M 8 102 1,25 29 32 47,5 8 79,5 35 23,5 30 10 0,5
8-273-004-128L 0,5 M 10 122 1,50 29 32 47,5 8 79,5 35 23,5 30 10 0,5
8-273-006-145L 0,6 M 12 140 1,75 35 50 55 10 105 40 28 36 10 0,8
8-273-013-186L 1,3 M 16 180 2,00 36 50 66 13 116 46 34 41 30 1,2
8-273-020-235L 2,0 M 20 223 2,50 36 54 83 13 137 62 44 55 70 2
8-273-035-267L 3,5 M 24 257 3,00 41 66 104 19 170 78 52 70 150 3,5
8-273-050-346L 5,0 M 30 330 3,50 50 86 141 22 227 90 69 80 350 6,8

Date tehnice: YOKE Industrial Corp. Valorile WLL sunt pentru factorul de siguranță indicat de producător.

Punctul de ridicare rotativ YOKE 8-273, cu șurub lung, pivotează până la 230° și se rotește 360°, datorită construcției cu rulment cu bile. Este fabricat din oțel aliat forjat, călit și revenit, testat conform EN 1677-1 și EN 1677-4, cu șuruburi cu filet metric. Varianta metrică este 8-273; există și varianta imperială 8-274. Dimensiunile, sarcina maximă de lucru (WLL) și cuplul de strângere sunt date în tabelul de mai jos.

Caracteristici

  • Pivotează până la 230° și se rotește 360°, datorită construcției cu rulment cu bile.
  • Fabricat din oțel aliat forjat, călit și revenit.
  • Testat conform EN 1677-1 și EN 1677-4.
  • Piesele portante sunt supuse controlului 100% cu pulberi magnetice (magnaflux) pentru detectarea fisurilor.
  • Fiecare piesă forjată poartă un cod de trasabilitate legat de certificatul de încercare.
  • Șuruburile au filet metric.
  • Testat la sarcină de probă de 2,5 × WLL.
  • Rezistență la oboseală: 20.000 de cicluri la 1,5 × WLL.
  • Punctele de ridicare YOKE îndeplinesc sau depășesc cerințele ASME B30.26.
  • Se montează și se demontează ușor datorită corpului forjat de formă hexagonală.
  • Se poate roti sub sarcină. La sarcina maximă, nu rotiți continuu punctul de ridicare când tracțiunea se face la 90°.

ELCAR este reprezentantul oficial YOKE în România. Alege codurile din tabelul de mai sus și trimite cererea de ofertă.

Domenii de activitate

, , , ,

Marcă

YOKE
Sarcină maximă de lucru (WLL)

0,3 – 5 t
Coduri disponibile

7
