YOKE 8-271 – Punct de ridicare rotativ

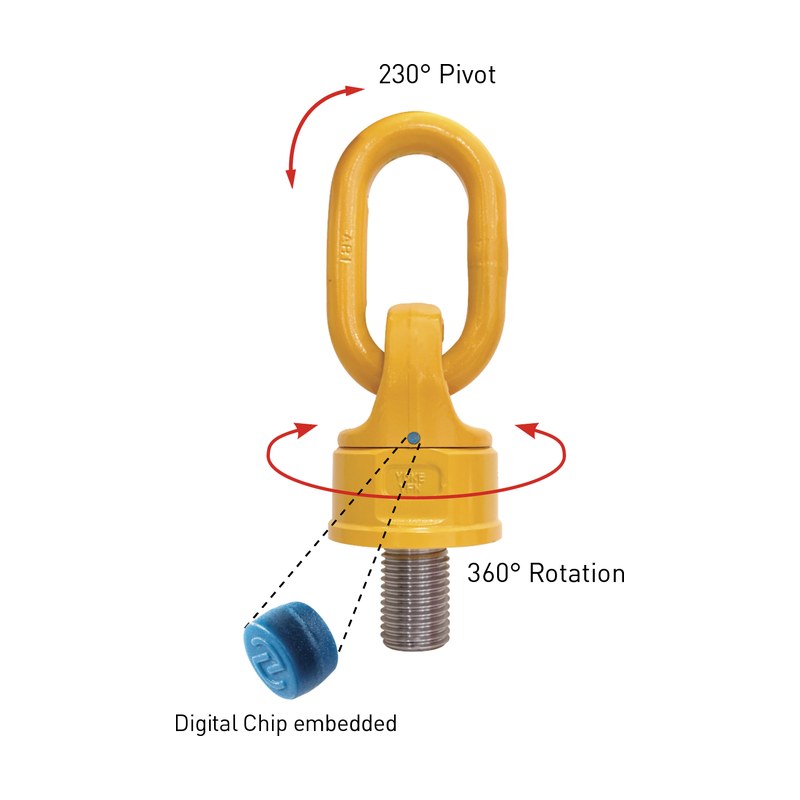

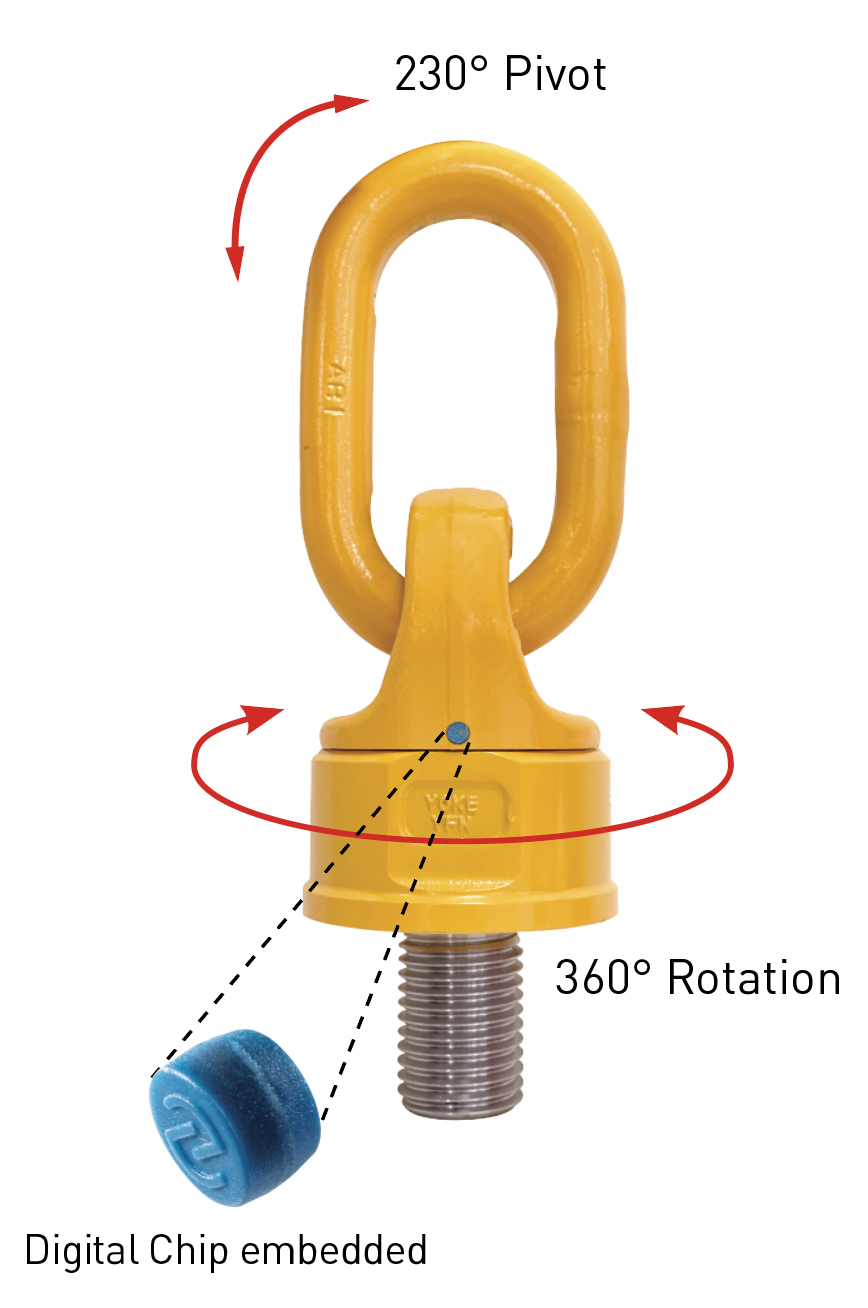

Punct de ridicare rotativ cu rulment cu bile: pivotează până la 230° și se rotește 360°. Testat conform EN 1677-1 și EN 1677-4.

Reprezentant oficial în România

16 coduri disponibile · WLL 0,4–40 t

Alege codul din tabel

Bifează în tabel codurile și cantitățile dorite, apoi trimite cererea de ofertă.

Cere oferta
SKU: 8-271 Categorii: ,

Coduri și dimensiuni – YOKE 8-271

Bifează codurile dorite, alege cantitatea și adaugă-le la cererea de ofertă.

Desen cu cote YOKE 8-271
Cotele A, B, D… din tabel, în mm
Alege Cod articol Sarcină max. de lucru Filet Dimensiuni (mm) Cuplu de strângere Greutate Cant.
t M E Pas DIN 13 A B C D F G H K Nm kg
8-271-003 0,4 M 8 12 1,25 29 32 40 8 72 35 16 30 10 0,2
8-271-004 0,6 M 10 15 1,50 29 32 40 8 72 35 16 30 10 0,2
8-271-006 0,7 M 12 18 1,75 35 50 45 10 95 40 18 36 10 0,3
8-271-013 1,5 M 16 24 2,00 36 50 54 13 104 46 22 41 30 0,5
8-271-020 2,5 M 20 30 2,50 36 54 68 13 122 62 29 55 70 1,0
8-271-035 4,0 M 24 36 3,00 41 66 88 19 154 78 36 70 150 2,2
8-271-060 6,0 M 30 45 3,50 50 86 120 22 206 90 48 80 350 4,5
8-271-080 10,0 M 36 54 4,00 50 86 120 22 206 90 48 80 410 4,6
8-271-120 13,0 M 42 63 4,50 67 110 122 25 235 98 50 84 550 5,5
8-271-130 14,0 M 48 72 5,00 67 110 122 25 235 98 50 84 550 6,1
8-271-140 20,0 M 52 78 5,00 72 120 150 32 270 120 60 94 750 10,5
8-271-160 20,0 M 56 84 5,50 72 120 150 32 270 120 60 94 800 10,7
8-271-161 20,0 M 64 96 6,00 72 120 150 32 270 120 60 94 800 11,6
8-271-310 40,0 M 72 108 6,00 90 130 210 45 340 170 83 145 1200 30,6
8-271-350 40,0 M 80 120 6,00 90 130 210 45 340 170 83 145 1500 31,6
8-271-400 40,0 M 90 135 6,00 90 130 210 45 340 170 83 145 2000 33,9

Date tehnice: YOKE Industrial Corp. Valorile WLL sunt pentru factorul de siguranță indicat de producător.

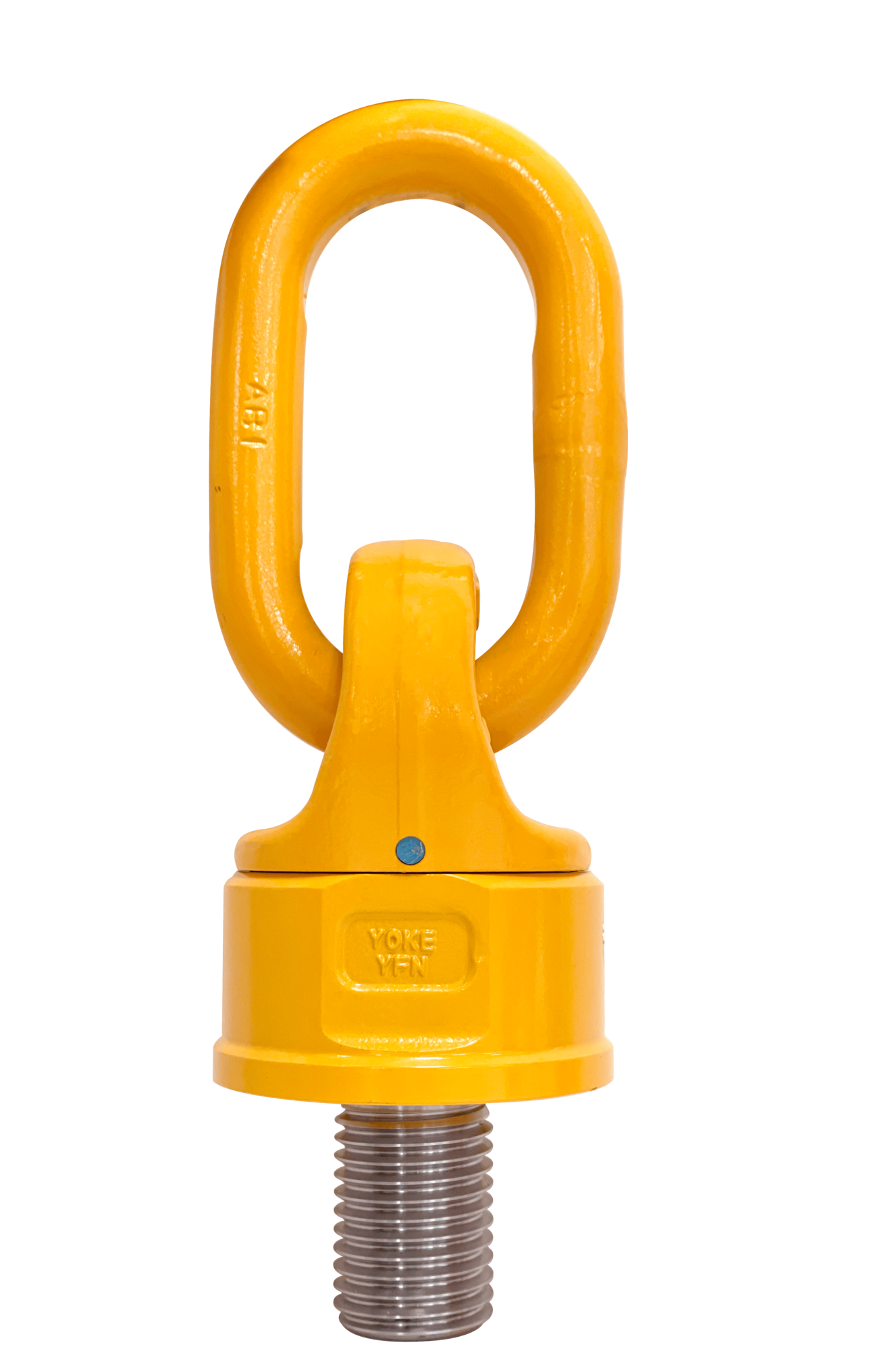

Punctul de ridicare rotativ YOKE 8-271 pivotează până la 230° și se rotește 360°, datorită construcției cu rulment cu bile. Este fabricat din oțel aliat forjat, călit și revenit, testat conform EN 1677-1 și EN 1677-4, iar corpul forjat hexagonal permite montarea și demontarea ușoară. Varianta metrică este 8-271; există și varianta imperială 8-272.

Caracteristici

  • Pivotează până la 230° și se rotește 360°, datorită construcției cu rulment cu bile.
  • Fabricat din oțel aliat forjat, călit și revenit.
  • Testat conform EN 1677-1 și EN 1677-4.
  • Piesele portante sunt supuse controlului 100% cu pulberi magnetice (magnaflux) pentru detectarea fisurilor.
  • Fiecare piesă forjată poartă un cod de trasabilitate legat de certificatul de încercare.
  • Șuruburile au filet metric (varianta 8-271); varianta imperială 8-272 are filet în țoli (UNC).
  • Testat la sarcină de probă de 2,5 × WLL.
  • Rezistență la oboseală: 20.000 de cicluri la 1,5 × WLL.
  • Punctele de ridicare YOKE îndeplinesc sau depășesc cerințele ASME B30.26.
  • Se montează și se demontează ușor datorită corpului forjat de formă hexagonală.
  • Se poate roti sub sarcină. La sarcina maximă, nu rotiți continuu punctul de ridicare când tracțiunea se face la 90°.

ELCAR este reprezentantul oficial YOKE în România. Alege codurile din tabelul de mai sus și trimite cererea de ofertă.

Domenii de activitate

, , , ,

Marcă

YOKE
Sarcină maximă de lucru (WLL)

0,4 – 40 t
Coduri disponibile

16
