Desen cu cote YOKE 8-203

YOKE 8-203 – Inel de ridicare rotativ (hoist ring)

Inel de ridicare rotativ (hoist ring) cu rotire 360° și pivotare 180°, pentru ridicare din orice direcție. Filet metric, EN 1677-1.

Reprezentant oficial în România

28 coduri disponibile · WLL 0,4–13,5 t

Alege codul din tabel

Bifează în tabel codurile și cantitățile dorite, apoi trimite cererea de ofertă.

Cere oferta
SKU: 8-203 Categorii: ,

Coduri și dimensiuni – YOKE 8-203

Bifează codurile dorite, alege cantitatea și adaugă-le la cererea de ofertă.

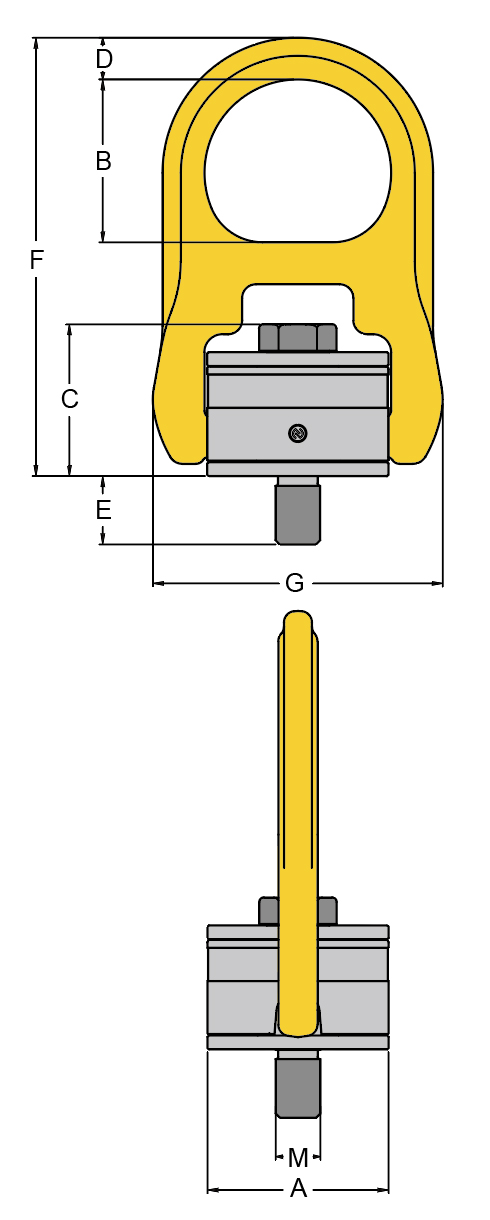

Desen cu cote YOKE 8-203
Cotele A, B, D… din tabel, în mm
Alege Cod articol Sarcină max. de lucru Filet Dimensiuni (mm) Cuplu de strângere Greutate Cant.
t (5:1) t (4:1) M E Pas DIN 13 A B C D F G Nm kg
8-203-004 0,40 0,50 M8 17 1,25 40 41 41 10 101 65 10 0,4
8-203-005 0,45 0,55 M10 11 1,50 40 41 43 10 101 65 16 0,5
8-203-005L 0,45 0,55 M10 26 1,50 40 41 43 10 101 65 16 0,5
8-203-010 1,05 1,30 M12 15 1,75 65 59 57 15 157 104 38 1,7
8-203-010L 1,05 1,30 M12 30 1,75 65 59 57 15 157 104 38 1,7
8-203-019 1,90 2,40 M16 20 2,00 65 59 61 15 157 104 81 1,8
8-203-019L 1,90 2,40 M16 35 2,00 65 59 61 15 157 104 81 1,8
8-203-021 2,15 2,70 M20 25 2,50 65 59 65 15 157 104 136 1,8
8-203-021L 2,15 2,70 M20 45 2,50 65 59 65 15 157 104 136 1,9
8-203-030 3,00 3,75 M20 25 2,50 85 74 74 22 203 134 136 4,0
8-203-030L 3,00 3,75 M20 45 2,50 85 74 74 22 203 134 136 5,2
8-203-0041 0,40 0,50 M8 12 1,25 40 41 38 10 101 65 10 0,4
8-203-042 4,20 5,25 M24 26 3,00 85 74 78 22 203 134 312 4,2
8-203-042L 4,20 5,25 M24 56 3,00 85 74 78 22 203 134 312 4,3
8-203-0051 0,45 0,55 M10 15 1,50 40 41 39 10 101 65 16 0,5
8-203-070 7,00 8,75 M30 81 3,50 100 80 77 25 216 160 637 6,6
8-203-0101 1,05 1,30 M12 18 1,75 65 59 52 15 157 104 38 1,7
8-203-110 11,00 13,75 M36 76 4,00 120 106 108 36 306 220 1005 15,0
8-203-125 12,50 15,60 M42 65 4,50 120 106 111 36 306 220 1005 16,0
8-203-135 13,50 16,90 M48 70 5,00 120 106 115 36 306 220 1350 16,0
8-203-0191 1,90 2,40 M16 24 2,00 65 59 55 15 157 104 81 1,8
8-203-0211 2,15 2,70 M20 30 2,50 65 59 57 15 157 104 136 1,8
8-203-0301 3,00 3,75 M20 30 2,50 85 74 67 22 203 134 136 4,0
8-203-0421 4,20 5,25 M24 36 3,00 85 74 69 22 203 134 312 4,2
8-203-0701 7,00 8,75 M30 45 3,50 100 80 77 25 216 160 637 6,6
8-203-1001 10,00 12,50 M36 54 4,00 120 106 108 36 306 220 1005 15,0
8-203-1251 12,50 15,60 M42 63 4,50 120 106 111 36 306 220 1005 16,0
8-203-1351 13,50 16,90 M48 72 5,00 120 106 115 36 306 220 1350 16,0

Date tehnice: YOKE Industrial Corp. Valorile WLL sunt pentru factorul de siguranță indicat de producător.

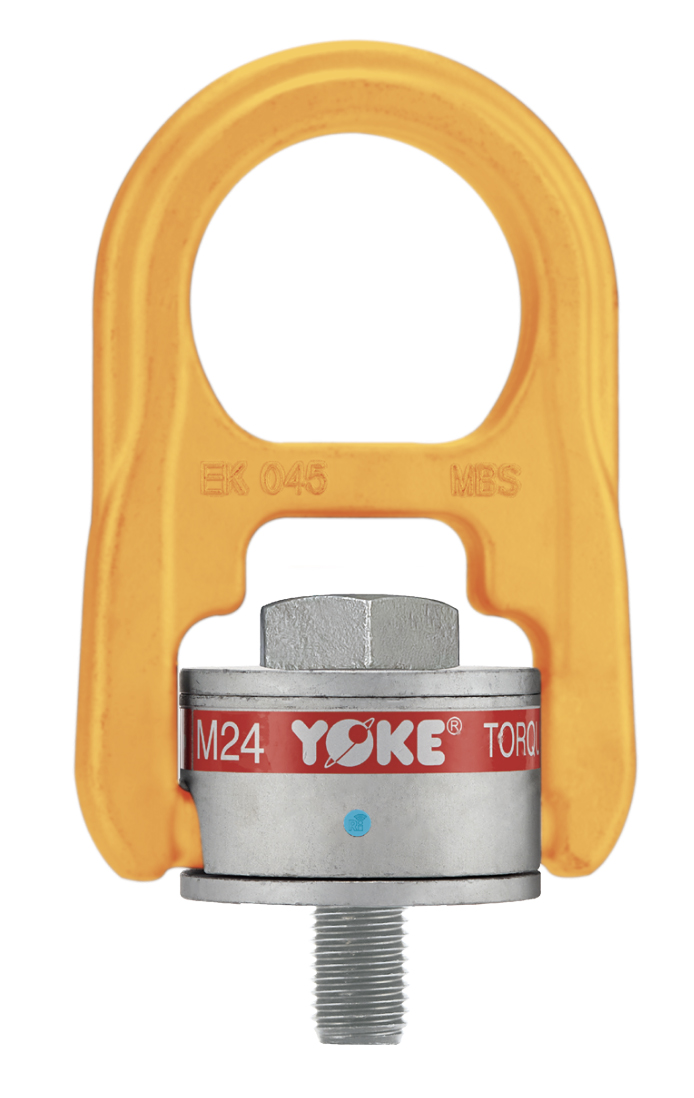

Inelul de ridicare rotativ (hoist ring) YOKE 8-203 se rotește 360° și pivotează 180°, permițând ridicarea din orice direcție, iar montajul necesită doar o gaură filetată. Este fabricat din oțel aliat forjat, călit și revenit, testat conform EN 1677-1. Tabelul indică sarcina maximă de lucru (WLL) pentru factori de siguranță de 5:1 și 4:1. Varianta metrică este 8-203; varianta imperială este 8-204.

Caracteristici

  • Se rotește 360° și pivotează 180°, permițând simultan ridicarea din orice direcție.
  • Fabricat din oțel aliat forjat, călit și revenit.
  • Testat conform EN 1677-1.
  • Piesele portante sunt supuse controlului 100% cu pulberi magnetice (magnaflux) pentru detectarea fisurilor.
  • Fiecare piesă forjată și șurubul sunt trasabile până la certificatul de încercare.
  • Șuruburile au filet metric.
  • Testat la sarcină de probă de 2,5 × WLL.
  • Rezistență la oboseală: 20.000 de cicluri la 1,5 × WLL.
  • Punctele de ridicare YOKE îndeplinesc sau depășesc cerințele ASME B30.26.
  • Montaj rapid și simplu: este necesară doar o gaură filetată.

ELCAR este reprezentantul oficial YOKE în România. Alege codurile din tabelul de mai sus și trimite cererea de ofertă.

Domenii de activitate

, , , ,

Marcă

YOKE
Sarcină maximă de lucru (WLL)

0,4 – 13,5 t
Coduri disponibile

28
