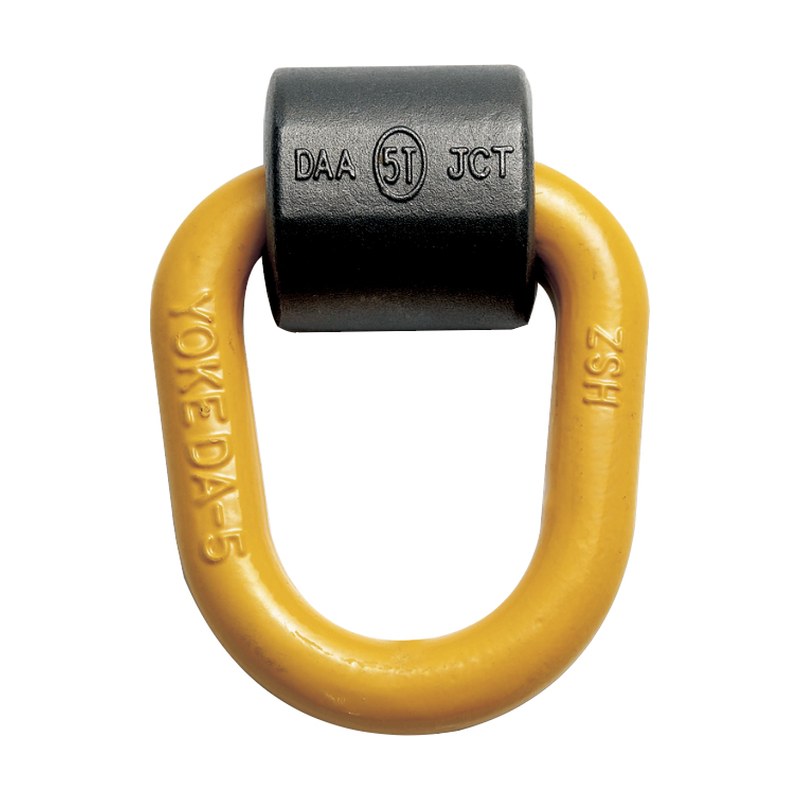

Punct de ridicare sudabil Classic, fără arc, din oțel aliat forjat, cu inel pivotant 180°. Conform EN 1677-1, sarcină de probă 2,5 × WLL.

Reprezentant oficial în România

7 coduri disponibile · WLL 1–30 t

Alege codul din tabel

Bifează în tabel codurile și cantitățile dorite, apoi trimite cererea de ofertă.

Cere oferta
SKU: 8-0573 Categorii: ,

Coduri și dimensiuni – YOKE 8-0573

Bifează codurile dorite, alege cantitatea și adaugă-le la cererea de ofertă.

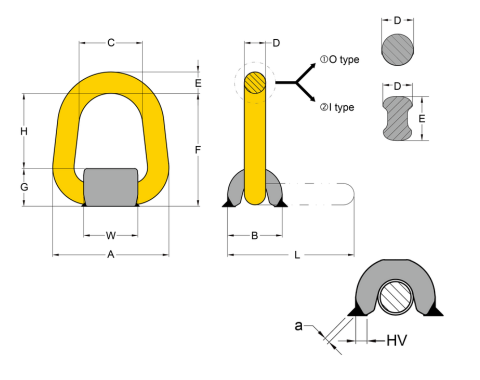

Desen cu cote YOKE 8-0573
Cotele A, B, D… din tabel, în mm
Alege Cod articol Sarcină max. de lucru Dimensiuni (mm) Greutate Dimensiuni (mm) Cant.
t A a B C D F G H HV L W kg E
8-0573-01 1 83 3 37 48 14 84 25 59 5 108 46 0,5 14
8-0573-03 3 98 3 48 58 17 84 31 53 6 114 54 0,9 17
8-0573-05 5 120 3 57 66 22 117 39 78 7 154 56 1,3 22
8-0573-08 8 121 4 68 68 26 120 47 73 10 166 55 2,4 26
8-0573-10 10 146 4 68 82 20 139 47 92 10 189 70 2,8 30
8-0573-20 20,0 186 4 93 100 25 175 70 105 20 234 91 6,5 37
8-0573-30 30,0 254 4 116 150 35 241 84 157 20 317 127 17,2 45

Date tehnice: YOKE Industrial Corp. Valorile WLL sunt pentru factorul de siguranță indicat de producător.

Punctul de ridicare sudabil YOKE Classic 8-0573, fără arc, pivotează 180° și este fabricat din oțel aliat forjat, călit și revenit, conform EN 1677-1. Sarcina maximă de lucru (WLL) este marcată prin forjare pe fiecare produs, iar sarcina trebuie aplicată numai în direcția de pivotare.

Caracteristici

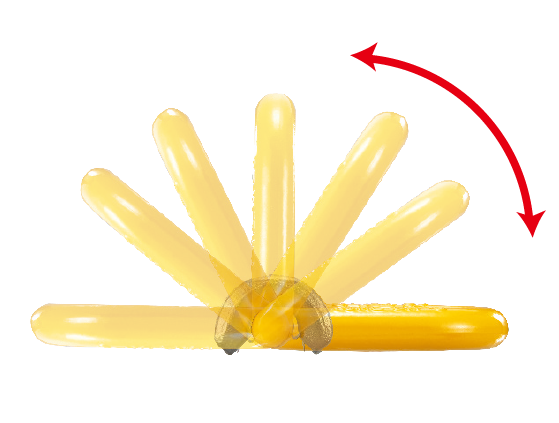

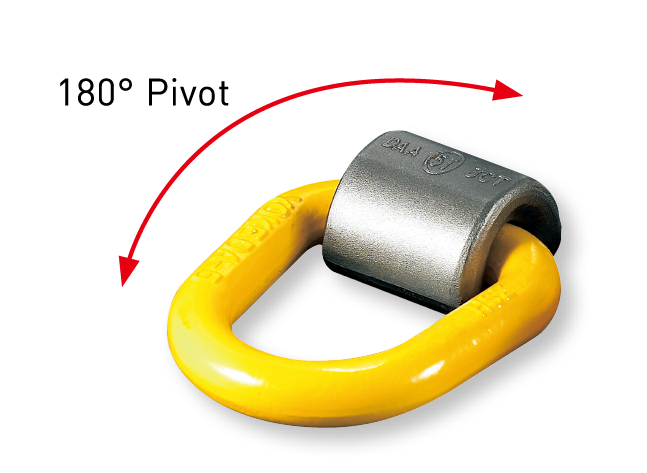

  • Pivotează 180°.
  • Fabricat din oțel aliat forjat, călit și revenit.
  • Fabricat și testat conform EN 1677-1.
  • Piesele portante sunt supuse controlului 100% cu pulberi magnetice (magnaflux) pentru detectarea fisurilor.
  • Fiecare piesă forjată este trasabilă până la certificatul de încercare.
  • Testat la sarcină de probă de 2,5 × WLL.
  • Punctele de ridicare YOKE îndeplinesc sau depășesc cerințele ASME B30.26.
  • WLL marcat prin forjare pe fiecare produs, pentru identificare rapidă.

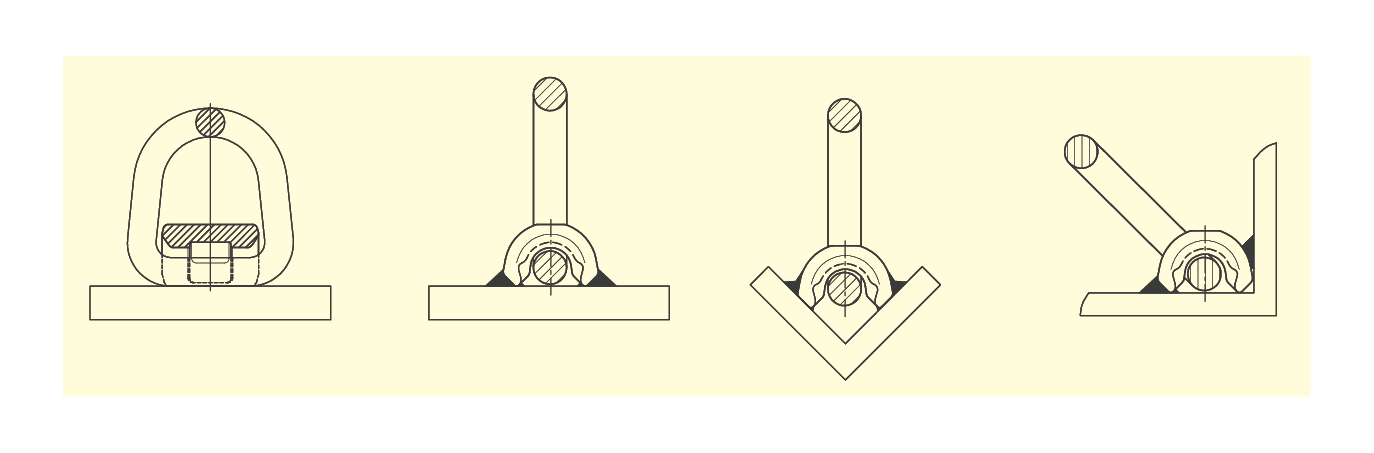

  • Prevăzut cu urechi (proeminențe) care ușurează sudarea.
  • Sarcina se aplică numai în direcția de pivotare. Variantele 8-0573-01 / 8-0573-03 / 8-0573-05 sunt de tip O, iar 8-0573-10 / 8-0573-20 / 8-0573-30 sunt de tip I.

ELCAR este reprezentantul oficial YOKE în România. Alege codurile din tabelul de mai sus și trimite cererea de ofertă.
