Inel sudabil de ridicare — punctul de prindere permanent pentru structuri metalice

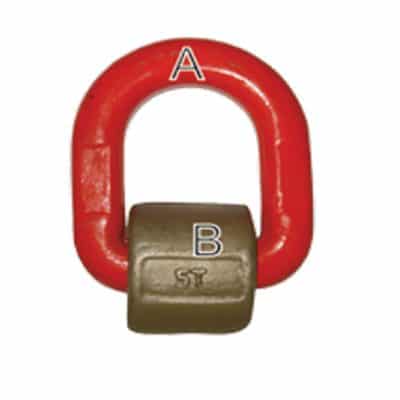

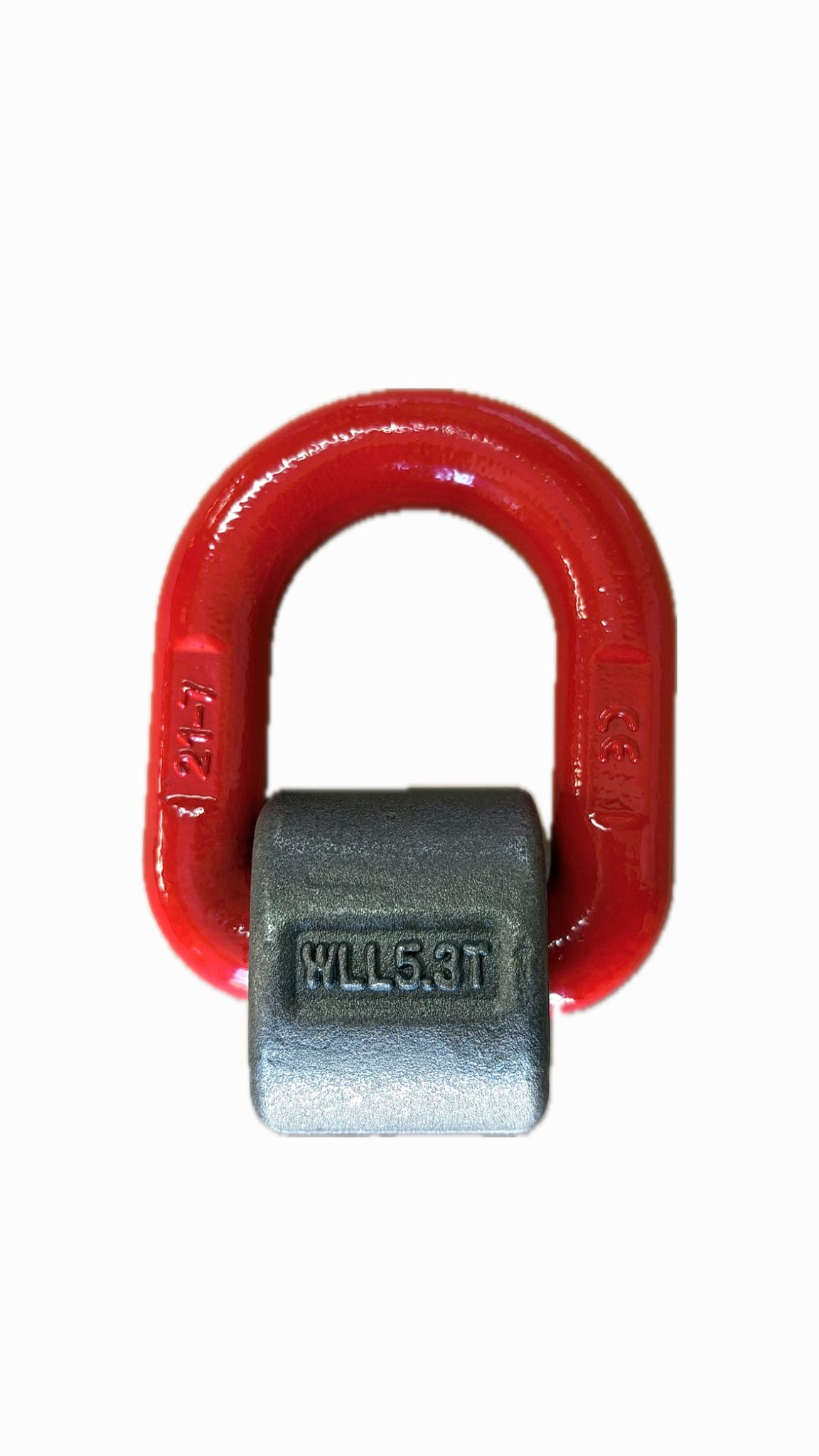

Inelul sudabil de ridicare ELCAR este un accesoriu profesional din oțel înalt aliat, tratat termic, proiectat pentru a fi sudat permanent pe structuri metalice, utilaje, containere sau echipamente industriale care necesită un punct de ridicare sigur. Cu un factor de siguranță de 4 : 1, inelul suportă sarcini de lucru de la 1,12 până la 15 tone, iar sarcina de rupere este de 4 ori mai mare decât valoarea nominală.
Construit din oțel forjat, călit și revenit, cu finisaj plastifiant sub formă de pulbere (powder coating) pentru protecție anticorozivă. Arcul interior asigură un control precis al rotirii inelului, prevenind mișcarea liberă a acestuia atunci când nu este sub sarcină. Odată sudat pe structura metalică, inelul devine un punct de ridicare permanent, eliminiând necesitatea unor accesorii suplimentare la fiecare operație de manevrare.
✅ Avantaje cheie
| 🏗️ 1,12 – 15 tone sarcină de lucru (WLL) | 🛡️ Factor de siguranță 4 : 1 |
| ⚙️ Oțel înalt aliat — forjat, călit și revenit | 🔄 Arc interior — control precis al rotirii |
| 🎨 Finisaj plastifiant — protecție anticorozivă | 📋 Certificări CE, ISCIR — conform legislației |
| 🔒 Punct de ridicare permanent — sudat pe structură | 📐 6 capacități — de la 1,12T la 15T |
De ce să alegeți inelul sudabil în locul altor puncte de prindere?
Inelul sudabil de ridicare oferă avantaje clare față de ocheții filetați (DIN 580), cârligele demontabile sau chingile improvizate:
🔹 Permanență și fiabilitate: Odată sudat corect, inelul devine parte integrantă a structurii metalice. Nu se poate desface, slăbi sau pierde — spre deosebire de ocheții filetați care pot fi montați incorect sau care se pot deșuruba sub vibrații.
🔹 Siguranță superioară: Factorul de siguranță de 4 : 1 înseamnă că sarcina de rupere este de 4 ori mai mare decât sarcina maximă de lucru. De exemplu, inelul de 8 tone rezistă la o forță de rupere de 32 de tone. Arcul interior previne rotirea liberă a inelului, asigurând o poziție controlată la fiecare operație de ridicare.
🔹 Versatilitate: Se sudează pe orice suprafață plană din oțel structural, table groase, profile, containere sau utilaje. Compatibil cu toate tipurile de echipamente de ridicare: cârlige, chingi, lanțuri sau cabluri din oțel.
🔹 Eficiență operațională: Elimină timpul de montare/demontare a punctelor de prindere la fiecare operație de ridicare. Într-un mediu de producție sau logistică, acest lucru se traduce în reducerea timpilor de manevră și creșterea productivității.
📋 Specificații tehnice — toate variațiile
| Specificație | 1,12 T | 2 T | 3,15 T | 5,3 T | 8 T | 15 T |
|---|---|---|---|---|---|---|
| Sarcină de lucru (WLL) | 1,12 T | 2 T | 3,15 T | 5,3 T | 8 T | 15 T |
| Sarcină de rupere | 4,48 T | 8 T | 12,6 T | 21,2 T | 32 T | 60 T |
| Factor de siguranță | 4 : 1 | |||||
| Masă inel | 0,4 kg | 0,47 kg | 0,69 kg | 1,46 kg | 2,5 kg | 5,79 kg |
| Material | Oțel înalt aliat, forjat, călit și revenit | |||||
| Finisaj | Strat plastifiant sub formă de pulbere (powder coating) | |||||
| Arc interior | Da — control al rotirii inelului | |||||
| Certificări | CE, ISO 9001, ISCIR | |||||
| Livrat cu | Declarație de conformitate, instrucțiuni de utilizare | |||||
⚠️ Important: cerințe obligatorii pentru sudare
Inelul sudabil trebuie montat exclusiv prin sudare, de către un sudor calificat (autorizat conform EN ISO 9606-1). Respectarea cerințelor de sudare este esențială pentru menținerea capacității de ridicare declarate:
| 🔹 Suprafața de sudare: Trebuie să fie curată, uscată și fără vopsea, rugină, grăsimi sau impurități. Materialul de bază trebuie să fie oțel structural sudabil. | 🔹 Procedura de sudare: Se recomandă sudare MAG (135) sau MMA (111), cu electrod bazic. Sudura trebuie să fie continuă, pe tot conturul bazei inelului. |
| 🔹 Pre-încălzire: Pentru piese cu grosime peste 25 mm sau temperaturi scăzute ale mediului, se recomandă pre-încălzirea zonei de sudare la minim 100°C. | 🔹 Verificare post-sudură: Sudura trebuie inspectată vizual (VT) pentru fisuri, porozități sau incluziuni. Pentru aplicații critice, se recomandă inspecție suplimentară NDT. |
Niciodată nu depășiți sarcina de lucru (WLL) inscripționată pe inel! Contactați-ne pentru asistență tehnică privind procedurile de sudare.
Aplicații recomandate
Inelul sudabil de ridicare este utilizat în orice context în care se necesită un punct de prindere permanent, sudat direct pe o structură metalică:
🚛 Trailere și platforme transport
📦 Containere și cuve
⚙️ Utilaje și echipamente industriale
🚢 Industria navală
💨 Energie eoliană
🛢️ Industria petrolieră și offshore
⛏️ Minerit
Cum se montează
🔹 Pregătire: Curățați suprafața de sudare pe o zonă de minim 50 mm în jurul poziției de montare. Îndepărtați complet vopseaua, rugina, grăsimile și orice impuritate. Verificați ca materialul de bază să fie oțel structural sudabil (S235, S275, S355 sau echivalent).
🔹 Poziționare: Așezați inelul în poziția dorită pe suprafața plană a structurii. Asigurați-vă că baza inelului face contact complet cu suprafața metalică, fără joc sau spațiu de aer.

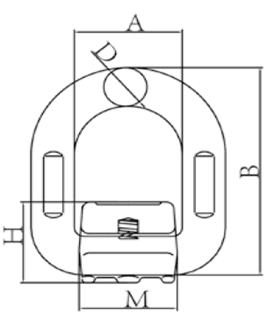

🔹 Sudare: Sudați pe tot conturul bazei inelului, utilizând sudură continuă MAG sau MMA cu electrod bazic. Cordonul de sudură trebuie să fie uniform, fără întreruperi, cu înălțime de minim 0,7 × grosimea bazei (cota D din tabelul de specificații).
🔹 Verificare: Inspectați vizual sudura după răcire completă. Verificați absența fisurilor, porozităților și a incluziunilor de zgură. Inelul trebuie să se rotească liber în arcul interior după sudare.
📐 Cum alegeți capacitatea potrivită?
Capacitatea inelului sudabil trebuie aleasă în funcție de greutatea maximă a sarcinii și de numărul de puncte de ridicare utilizate simultan:
| 1,12 – 2 T Piese mici, capace, panouri Trailere, platforme ușoare | 3,15 – 5,3 T Structuri metalice medii Utilaje, containere, cuve | 8 – 15 T Structuri grele, offshore Construcții navale, energie |
Regulă de bază: sarcina pe fiecare inel nu trebuie să depășească niciodată valoarea WLL inscripționată. Dacă ridicați cu 4 inele, sarcina maximă totală NU este de 4 × WLL — trebuie calculat în funcție de unghiurile lanțurilor/cablurilor conform EN 13155.
❓ Întrebări frecvente
Ce diferență este între inelul sudabil și ochetul filetat (DIN 580)?
Inelul sudabil se fixează permanent prin sudură pe structura metalică, în timp ce ochetul filetat se înșurubează într-o gaură filetată existentă. Inelul sudabil este mai sigur pentru aplicații repetitive deoarece nu se poate desface sub vibrații. Nu necesită o gaură filetată în structură, ceea ce înseamnă că nu slăbește secțiunea portantă a piesei. Ochetul filetat poate fi avantajos atunci când punctul de ridicare trebuie să fie demontabil.
Cine poate suda inelul de ridicare?
Sudarea inelului de ridicare trebuie efectuată exclusiv de un sudor calificat, autorizat conform EN ISO 9606-1 pentru procedura și materialul utilizat. În România, pentru aplicații care intră sub incidența ISCIR, sudorul trebuie să fie autorizat ISCIR conform prescripțiilor tehnice în vigoare. Sudura incorectă anulează complet capacitatea de ridicare declarată și poate genera riscuri grave de accidentare.
Ce înseamnă „factor de siguranță 4 : 1″?
Factorul de siguranță de 4 : 1 înseamnă că sarcina de rupere a inelului este de 4 ori mai mare decât sarcina maximă de lucru (WLL). De exemplu, inelul de 5,3 tone are o sarcină de rupere de 21,2 tone. Această marjă de siguranță compensează variațiile de material, calitatea sudurii, condițiile de mediu și uzura în timp.
La ce servește arcul interior?

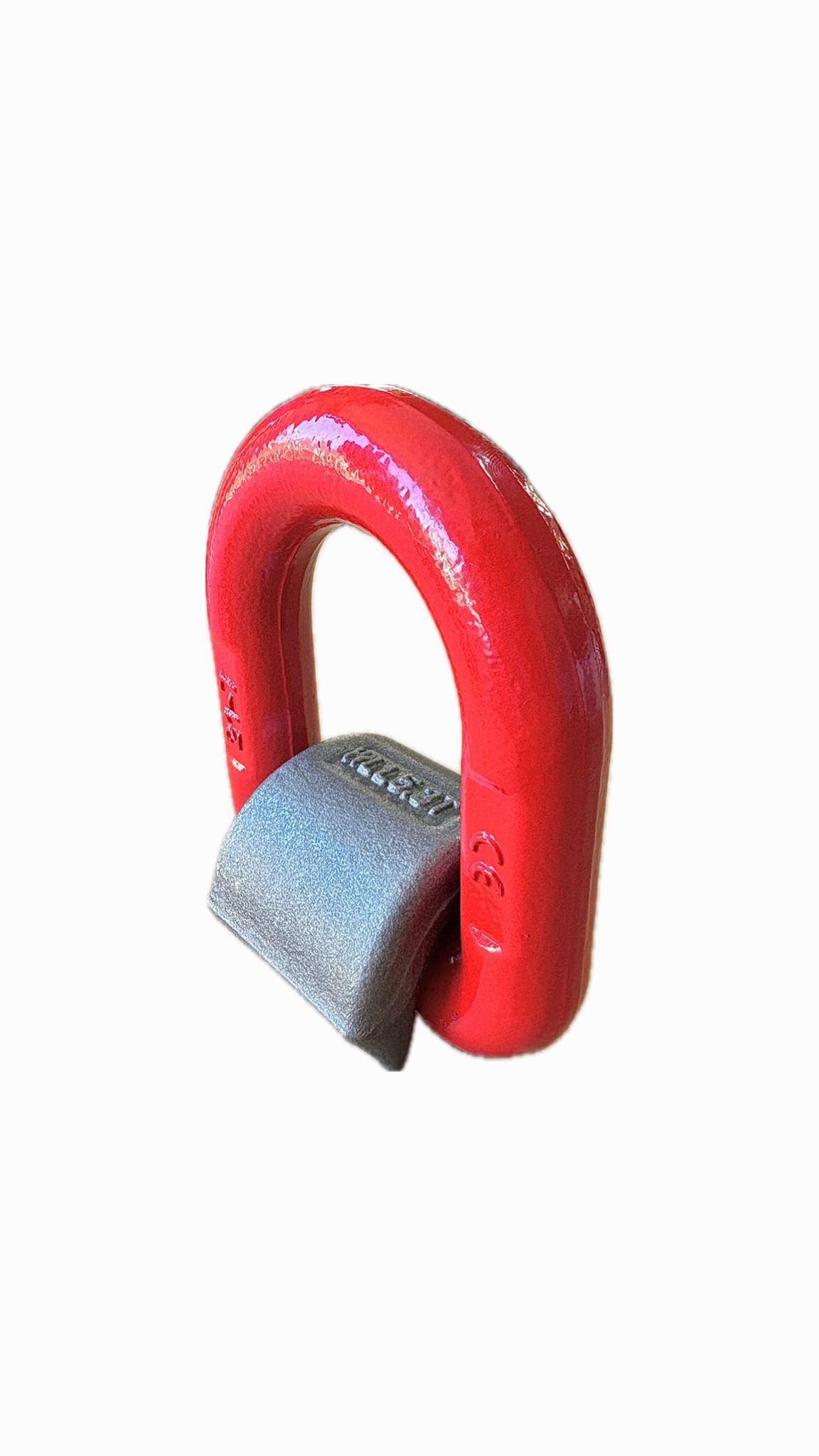

Arcul interior menține inelul într-o poziție controlată (verticală) atunci când nu este sub sarcină. Fără arc, inelul ar cădea liber într-o parte, ceea ce ar îngreuna prinderea cârligului sau a chingii. Arcul nu afectează capacitatea de ridicare — este un element funcțional de ergonomie și siguranță.
Pe ce tipuri de oțel se poate suda inelul?
Inelul se poate suda pe oțeluri structurale sudabile din clasele S235, S275, S355 (conform EN 10025) sau echivalentele lor. Nu se recomandă sudarea pe oțeluri inoxidabile, fontă, aluminiu sau oțeluri cu conținut ridicat de carbon (peste 0,25% C) fără o procedură de sudură (WPS) specifică. Grosimea minimă a materialului de bază trebuie să fie suficientă pentru a prelua sarcina — consultați-ne pentru dimensionare.
Imaginile și datele tehnice prezentate au caracter informativ. EL-CAR SRL își rezervă dreptul de a modifica caracteristicile produselor fără notificare prealabilă.
